Автомобильный осциллограф: понятие и принципы работы. Поиск неисправностей с помощью осциллографа.

Осциллограф можно использовать как электронный вольтметр и омметр, а с помощью насадки осциллографа можно наблюдать характеристики транзисторов на дисплее осциллографа, что расширяет применение осциллографа до ремонтных и хобби-приложений.

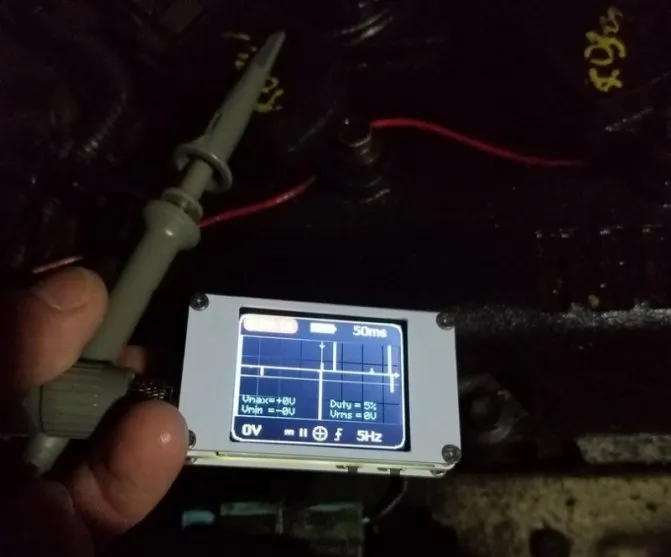

Виды осциллографов для диагностики автомобиля

В этой статье мы поговорим об осциллографе, о том, зачем он нужен, о его функциях и типах, а также о том, как правильно с ним работать.

Это позволяет использовать осциллограф для диагностики работы датчиков, инжекторов и всей системы зажигания без необходимости снятия всей системы с автомобиля. Техники, знакомые с диагностикой различных электрических систем автомобиля, знают возможности того или иного диагностического прибора.

Осциллограф — один из самых важных инструментов в этом списке. Это позволяет контролировать ход всего процесса, ставить правильный диагноз и принимать необходимые меры для своевременного ремонта.

Типы приборов

На практике в зависимости от задачи используются различные типы осциллографов:

1. Стробоскопы.
2. Запоминающие осциллографы.
3. Специальные.
4. Скоростные.
5. Универсальные.

Стробоскопические приборы позволяют отмечать на временной шкале осциллографа только те электрические импульсы соответствующих узлов, которые представляют интерес в текущем временном интервале.

Читайте также: Причины отклонения частоты в электрических системах

Высокоскоростные осциллографы работают по принципу «бегущей волны». Широкополосный сигнал, который «путешествует» по экрану в виде синусоиды с высокой скоростью, позволяет быстро оценить общую ситуацию.

Специальные осциллографы имеют задачу исследовать высоковольтные импульсы. В основном они используются для определения правильного момента зажигания и для анализа функционирования различных телевизионных систем.

Осциллографы с памятью или цифровые осциллографы обладают преимуществом наличия памяти в дополнение к основным диагностическим функциям. Последние модели оснащены функцией расчета. Это значительно расширяет возможности этих инструментов.

Осциллограф общего назначения лучше всего подходит для автомобильного транспорта. Питание может осуществляться от прикуривателя. Номинальное напряжение составляет 12 В и 24 В. Он экономичен и имеет небольшие размеры.

DIS-система зажигания

Высоковольтные импульсы зажигания, генерируемые при работе катушек зажигания DIS от двух разных двигателей (на холостом ходу без нагрузки).

DIS (двойная система зажигания) имеет специальные катушки зажигания. Они отличаются тем, что имеют два высоковольтных провода. Один из них подключен к первому концу вторичной катушки, а другой — ко второму концу вторичной катушки зажигания. Каждая из этих катушек питает два цилиндра.

Из-за описанных выше характеристик различают проверку зажигания с помощью осциллографа и запись диаграммы высоковольтных импульсов зажигания с помощью емкостных датчиков DIS. Другими словами, получается фактическое показание осциллографа о выходном напряжении катушки. Если катушки работают правильно, в конце горения должно наблюдаться затухающее колебание.

Для диагностики системы зажигания DIS по напряжению первичной обмотки необходимо последовательно определить формы напряжения на первичных обмотках катушки.

Осциллограмма напряжения вторичной цепи катушки зажигания DIS

1. Отражение момента начала накопления энергии в катушке зажигания. Он совпадает с моментом открытия силового транзистора.
2. Отражение зоны перехода коммутатора в режим ограничения тока в первичной обмотке катушки зажигания на уровне 6…8 А. Современные DIS-системы имеют коммутаторы без режима ограничения тока, поэтому зона высоковольтного импульса отсутствует.
3. Пробой искрового промежутка между электродами обслуживаемых катушкой свечей зажигания и начало горения искры. Совпадает по времени с моментом закрытия силового транзистора коммутатора.
4. Участок горения искры.
5. Конец горения искры и начало затухающих колебаний.

Осциллограф напряжения на клемме управления DIS катушки зажигания.

1. Момент открытия силового транзистора коммутатора (начало накопления энергии в магнитном поле катушки зажигания).
2. Зона перехода коммутатора в режим ограничения тока в первичной цепи по достижении тока в первичной обмотке катушки зажигания, равного 6…8 А. В современных DIS-системах зажигания, коммутаторы не имеют режима ограничения тока, и, соответственно, отсутствует зона 2 на осциллограмме первичного напряжения отсутствует.
3. Момент закрытия силового транзистора коммутатора (во вторичной цепи при этом возникает пробой искровых промежутков между электродами обслуживаемых катушкой свечей зажигания и начало горения искры).
4. Отражение горения искры.
5. Отражение прекращения горения искры и начало затухающих колебаний.

Способы проверки

Тестирование микросхем — сложный, иногда невозможный процесс. Это связано со сложностью микросхемы, которая состоит из большого количества различных элементов.

Существует три основных способа проверить микросхему, не разбирая ее, с помощью мультиметра или без него:

1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Самым простым способом проверки микросхемы является, конечно же, первый из вышеперечисленных, который заключается в осмотре компонента. Нужно просто внимательно посмотреть сначала на одну сторону, а затем на другую и попытаться заметить любые дефекты. Однако более сложным способом является проверка с помощью мультиметра.

Читайте также: Полный список инструментов для электриков: описание профессиональных инструментов для ремонта и электромонтажа (70 фото).

Влияние разновидности микросхем

Сложность управления зависит не только от метода, но и от самих схем. Ведь, несмотря на одинаковый принцип конструкции, эти части электронного оборудования для обработки данных часто сильно отличаются друг от друга.

Например:

1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что напряжение, подаваемое на микросхему (микроконтроллер), не превышает норму или, наоборот, ниже требуемого уровня. Предварительный тест можно провести на специально подготовленной тестовой плате.

После тестирования микросхемы часто необходимо удалить некоторые из ее радиоэлементов. Каждый компонент должен быть испытан отдельно.

Индивидуальное зажигание

Большинство современных бензиновых двигателей оснащены системами однократного зажигания. Они отличаются от обычных систем и систем DIS тем, что каждая свеча зажигания питается от отдельной катушки зажигания. Как правило, катушки зажигания устанавливаются непосредственно над свечами зажигания. Иногда катушки зажигания активируются с помощью высоковольтных проводов. Существуют два типа катушек: цельная катушка и стержневая катушка зажигания.

При диагностике отдельных систем зажигания контролируйте следующие параметры:

• наличие затухающих колебаний в конце участка горения искры между электродами свечи зажигания;
• продолжительность времени накопления энергии в магнитном поле катушки зажигания (как правило, находится в пределах 1,5…5,0 мс в зависимости от модели катушки);
• продолжительность горения искры между электродами свечи зажигания (как правило, составляет 1,5…2,5 мс в зависимости от модели катушки).

Диагностика по первичному напряжению

Чтобы диагностировать одиночную катушку по ее первичному напряжению, нужно посмотреть осциллографом напряжение на управляющем выводе первичной обмотки катушки с помощью щупа осциллографа.

Читайте также: Что такое понижающий трансформатор: виды, конструкция и принцип работы, советы по выбору и расчету важнейших параметров трансформатора.

Осциллографическое изображение напряжения на первичной управляющей обмотке исправной катушки зажигания.

1. Момент открытия силового транзистора коммутатора (начало накопления энергии в магнитном поле катушки зажигания).
2. Момент закрытия силового транзистора коммутатора (ток в первичной цепи резко прерывается и возникает пробой искрового промежутка между электродами свечи зажигания).
3. Участок горения искры между электродами свечи зажигания.
4. Затухающие колебания, возникающие сразу после окончания горения искры между электродами свечи зажигания.

На рисунке слева показана осциллограмма напряжения на первичной управляющей клемме неисправной катушки зажигания. Признаком неисправности является отсутствие затухающего колебания после окончания искры зажигания между электродами свечи зажигания (раздел «4»).

Диагностика по вторичному напряжению с помощью емкостного датчика

Использование емкостного датчика для определения кривой напряжения на катушке является предпочтительным, поскольку полученный таким образом сигнал наиболее близок к кривой напряжения во вторичной цепи диагностируемой системы зажигания.

Форма высоковольтного импульса неисправного атомарного импульса повреждения, полученная с помощью емкостного датчика

1. Начало накопления энергии в магнитном поле катушки (совпадает по времени с моментом открытия силового транзистора коммутатора).
2. Пробой искрового промежутка между электродами свечи зажигания и начало горения искры (в момент закрытия силового транзистора коммутатора).
3. Участок горения искры между электродами свечи.
4. Затухающие колебания, возникающие после окончания горения искры между электродами свечи.

Форма высоковольтного импульса неповрежденного твердотельного импульса атомного короткого замыкания, полученная с помощью емкостного датчика. Появление затухающих колебаний сразу после искрового промежутка между электродами свечи зажигания (область, обозначенная символом «2») является следствием конструкции катушки, а не признаком неисправности.

Три варианта действий

Проверка микросхем — довольно сложная процедура, которая часто оказывается невозможной. Причина этого в том, что микросхема содержит большое количество различных искровых элементов. Но даже в этом случае существуют различные способы тестирования:

1. внешний осмотр. Внимательно изучив каждый элемент микросхемы, можно обнаружить дефект (трещины на корпусе, прогар контактов и т.п.);
2. проверка питания мультиметром. Иногда проблема кроется в коротком замыкании со стороны питающего элемента, его замена может помочь исправить ситуацию;
3. проверка работоспособности. Большинство микросхем имеют не один, а несколько выходов, потому нарушение в работе хотя бы одного из элементов приводит к отказу всей микросхемы.

Читайте также: Как построить вертикальный ветряк своими руками.

Самыми простыми для управления являются микросхемы серии KR142. Они имеют всего три вывода, поэтому при подаче на вход любого уровня напряжения выход проверяется мультиметром и делается вывод о состоянии микросхемы.

Следующими по сложности тестирования являются устройства K155, K176 и т.д. Тест требует использования прокладки и источника питания, подключенного к чипу с определенным уровнем напряжения. Как и в случае с микросхемами серии KR142, мы подаем сигнал на вход и проверяем его уровень на выходе с помощью мультиметра.

Как проходят токи через транзисторы верхнего и нижнего плеча фаз питания?

Фаза импульсного источника питания работает в двух циклах, при этом ток поочередно протекает через транзистор(ы) верхнего и нижнего плеча.

Упрощенное представление фазы питания с двумя полевыми транзисторами:

Когда верхний переключатель открыт (первый рабочий цикл, транзистор нижнего плеча закрыт), ток протекает по цепи: положительный полюс источника питания (+12 вольт в данном случае) — транзистор верхнего переключателя Т1 — катушка L — нагрузка Rn — общий провод (минус источника питания).

Во время второго цикла транзистор нижней кнопки Т2 открывается (верхняя кнопка закрывается) и ток протекает по цепи: накопительная катушка L — нагрузка Rn — транзистор нижней кнопки Т2 — индукционная катушка L.

Во втором цикле источником энергии является индуктор (индукционная катушка L), который возвращает ток, накопленный в первом цикле.

Сглаживание пульсаций на выходе фазы питания происходит за счет накопления электрической энергии в LC-элементах (конденсатор C на схеме выше).

Визуализацию протекания тока в динамике можно увидеть в видеоролике Current through the lower and upper arm of the shim controller на Youtube.

Дополнительные элементы используются для согласования работы различных электронных компонентов для обеспечения стабильности выходного напряжения, защиты, контроля и управления.

Обычно в фазах питания видеокарт и материнских плат используются два силовых транзистора на нижнем плече и один на верхнем. Это происходит потому, что ток, потребляемый во время первого рабочего цикла, значительно превышает ток, генерируемый индуктором памяти. По этой причине обычно используются более мощные маломощные транзисторы, обычно параллельно, что увеличивает допустимый рабочий ток и уменьшает сопротивление исток-сток (Rds) во время рабочего цикла (открытого состояния).

Транзисторы верхнего плеча проводят меньший ток, но должны работать на более высокой частоте. Поэтому скорость открытия td(on) и скорость закрытия td(off) для них важнее, чем допустимый ток.

Проверка работоспособности фазовых транзисторов блока питания рассматривается в статьях Проверка транзисторов в импульсных схемах блока питания и Поиск и устранение проблем с загрузкой материнской платы. Чтобы проверить фазы источника питания, необходимо использовать осциллограф.

Проверка напряжений и токов в цепи с помощью осциллографа

Проверить входной ток с помощью осциллографа можно с помощью токового резистора (шунта) и датчика тока.

Изучите кривую тока в цепи с токовым шунтом:

Для проверки сдвига фаз между током и напряжением в цепи следует использовать двухканальный осциллограф.

Для проверки работы фазового транзистора источника питания следует использовать двухканальный осциллограф:

На приведенной выше схеме одновременно измеряются осциллограммы напряжения и тока на выходе полевого транзистора. Для исследования напряжения минусовой зонд (diff probe) подключается непосредственно к истоку, а плюсовой — к стоку МОП-транзистора. Токовый пробник второго канала показывает форму импульсного тока в цепи.

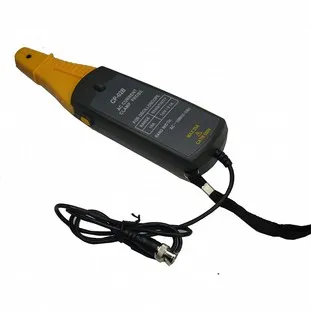

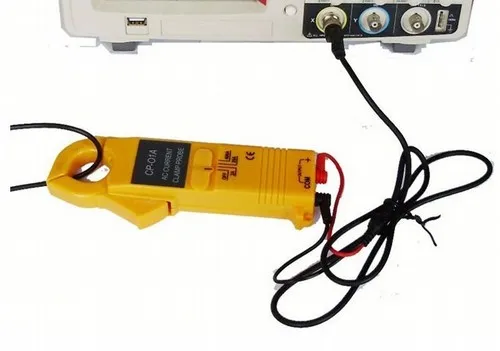

Для справки: Токовый щуп (Current Probe) используется для изучения тока в цепи без оказания на нее влияния. Такой щуп не требует электрического подключения к изучаемой цепи. Самый простой токовый щуп представляет собой токовый трансформатор:Такой трансформатор может работать только в цепях переменного тока. Для измерения постоянного и переменного тока в приведенную выше схему добавляют датчик Холла, катушку Роговски, сенсоры AC zero-flux или другие элементы. Токовый щуп CP-02B, продающийся на AliExpress (предел измерений — ток до 10 А, частота — до 10 МГц ):Для использования токового трансформатора нужно чтобы проводник проходил через его катушку индуктивности. Подключение проводника исследуемой цепи к токовому трансформатору и осциллографу:

В дополнение к детектору тока можно исследовать форму сигнала тока в цепи, подключив второй канал осциллографа к токовому резистору Rt (шунту) в рассматриваемой цепи:

Применение

Осциллографы по сути сравнимы с вольтметрами. Разница в том, что осциллограф может не только отображать напряжение, но и исследовать изменения в длительности напряжения.

Осциллографы часто используются в электронных механизмах для изучения их работы и изменения их параметров. Осциллограф также используется для ремонта компонентов и узлов в различных электрических устройствах.

Прибор помогает в диагностике неисправностей большого количества автомобильных датчиков, положения распределительного и коленчатого валов. Осциллограф также помогает диагностировать неисправности катушек и свечей зажигания.

Осциллограф трудно понять без знания основных настроек и функций осциллографа. Благодаря этой информации вы сможете узнать, как использовать осциллограф для диагностики неисправностей в различных устройствах. Без использования осциллографа ремонт некоторых сложных приборов невозможен.

Как подключить импортный осциллограф

Внимательно прочитайте руководство пользователя, подготовьте рабочее место для устройства и заземлите его надлежащим образом.

Это важно: заземление гарантирует отсутствие опасного статического заряда на корпусе во время работы, который может вызвать поражение электрическим током при касании рукой. Следующий шаг — определение точек приема сигнала и нулевой точки и подключение их к аттенюатору с помощью датчика (установите максимальную амплитуду, если уровень сигнала неизвестен).

Включите прибор, прогрейте его, установите нужные параметры и проведите измерения. Проведите измерения, повторите измерения несколько раз

Затем выберите точки, где будет считываться сигнал, нулевую линию, и соедините их с аттенюатором с датчиком (установите максимальную амплитуду для неизвестных уровней сигнала). Включите прибор, дайте ему прогреться, установите нужные функции и проведите измерения. Проведите измерения и повторите их несколько раз.

Проверка осциллографа

Очень важно, чтобы в инструкции по эксплуатации была описана процедура калибровки (испытания) прибора. Почти каждый осциллограф имеет специальный выход осциллятора на задней или боковой стороне корпуса. Это используется для калибровки прибора. Когда датчик сигнала подключен к выходу калибровки, на дисплее должна появиться пилообразная линия. Если для воспроизведения луча установлено значение «Auto», все функции управляются поворотом ручек. Яркость должна быть отрегулирована, фокус должен быть сфокусирован, а луч должен перемещаться вверх и вниз по мере увеличения. Осциллограф должен остановиться, когда вы отрегулируете синхронизацию.

Самый простой способ проверить работоспособность пера — прикоснуться к нему пальцами. Стилус должен реагировать на ваши прикосновения.

Читайте также: Газовый инфракрасный обогреватель — особенности конструкций, как выбрать лучший?

Основные рабочие функции и возможности осциллографа, описанные выше, безусловно, полезны для начинающих. Многие проблемы, возникающие при использовании устройства, можно понять только с опытом. Прибор довольно сложный, но если его изучить, то можно легко решать задачи по диагностике и ремонту практически любой электронной схемы.

Виды осциллографов

Приборы делятся на два основных типа: аналоговые с электронно-лучевыми схемами и цифровые с ЖК-дисплеями. Существует также подразделение по количеству сигнальных входов. Это необходимо для того, чтобы одновременно измерять и сравнивать несколько измеряемых величин.

Аналоговые осциллографы

Это классические осциллографы с лучевой трубкой. Эти модели оснащены делителем, вертикальным усилителем, синхронизацией и дрейфом, а также источником питания. Нижний предел измеряемой частоты составляет 10 Герц, а верхний предел зависит от установленного усилителя. Сегодня на смену аналоговым приборам приходят цифровые модели этого важного устройства.

Цифровые осциллографы

Эти приборы построены на базе микропроцессорных компонентов. Эти осциллографические схемы имеют гораздо более широкий спектр технических возможностей. Они состоят из делителя, усилителя, аналого-цифрового декодера, блока управления, памяти, а также источника питания и ЖК-дисплея для отображения измеренных значений. Цифровые устройства компактны и доступны в различных вариантах:

Читайте также: Ошибки при холодном копчении с помощью дымогенератора.

• Цифровые запоминающие приборы. Принцип действия несколько отличается от аналогового варианта. Входящий сигнал преобразовывается в цифровой вид и при необходимости запоминается. Скорость запоминания задаётся управляющим блоком. Оцифровка сигнала позволяет повысить стабильность отображения и запомнить информацию, сделать проще растяжение и масштабирование синусоиды. Ж. к. дисплей даёт возможность отображать дополнительные данные и управлять прибором. Существуют модели с цветным дисплеем, дающим возможность отличать сигналы от помех, шумов и других каналов, обозначать цветом интересующие места осциллограммы. Запомненные результаты измерений можно перенести в файле на компьютер или распечатать для дальнейшей обработки.
• Цифровые люминофорные устройства. Приборы совмещают в себе все достоинства аналоговых и цифровых осциллографов, благодаря новейшей технологии построения графика сигнала на цифровом люминофоре. Это позволяет видеть на экране все нюансы модуляции сигнала, как на аналоговых типах прибора. При этом даёт возможность сохранения измерений в памяти и их анализа. А также возможно выводить графики с изменяемой интенсивностью, что очень облегчает определение неисправностей в импульсных электронных схемах и модулях. Например, становиться возможным расчёт глубины модуляции электрического сигнала при настройке напряжения на выходе импульсного блока питания, что приводит к нестабильной работе схемы или модуля. Люминофорные приборы мгновенно реагируют на изменения входного сигнала, отображают его с разной яркостью, имеют возможность сохранения и анализа измерений. Отлично совмещает в себе все преимущества цифровых и аналоговых устройств, а во многом и превосходят их.
• Цифровые стробоскопические устройства. В таких типах приборов используется эффект последовательного стробирования сигнала. Приборы точены и чувствительны, позволяют исследовать периодические сигналы минимальной интенсивности, имеют широкую полосу пропускания. Позволяют выявлять дефекты очень сложных схем. Цена приборов очень высока, поэтому используется только профессионалами.

Проверка осциллографа

Очень важно, чтобы в инструкции по эксплуатации была описана процедура калибровки (испытания) прибора. Почти каждый осциллограф имеет специальный выход осциллятора на задней или боковой стороне корпуса. Это используется для калибровки прибора. Когда датчик сигнала подключен к выходу калибровки, на дисплее должна появиться пилообразная линия. Если для воспроизведения луча установлено значение «Auto», все функции управляются поворотом ручек. Яркость должна быть отрегулирована, фокус должен быть сфокусирован, а луч должен перемещаться вверх и вниз по мере увеличения. Осциллограф должен остановиться, когда вы отрегулируете синхронизацию.

Самый простой способ проверить работоспособность пера — прикоснуться к нему пальцами. Стилус должен реагировать на ваши прикосновения.

Основные рабочие функции и возможности осциллографа, описанные выше, безусловно, полезны для начинающих. Многие проблемы, возникающие при использовании устройства, можно понять только с опытом. Прибор довольно сложный, но если его изучить, то можно легко решать задачи по диагностике и ремонту практически любой электронной схемы.
