Диагностический разъем на Mitsubishi Lancer 9: где находится вин номер

Знание точных данных по автомобилю Mitsubishi Lancer 9 необходимо для приобретения деталей, решения иных задач. Например, для проверки машины через базу данных на угон. Важно ознакомиться заранее с тем, где именно находится VIN код – так как на автомобилях с различным объемом двигателя эта информация сильно отличается.

Сам уникальный номер располагается на специальной металлической пластине. Причем помимо кода на таковой размещается другая информация:

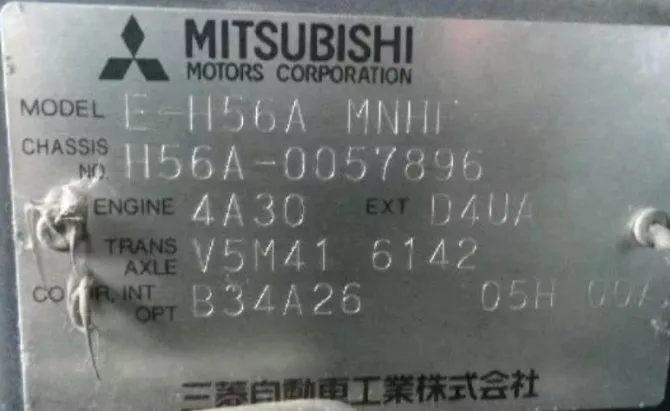

Выглядит табличка следующим образом:

Нужно не забыть отметить, что на некоторых моделях не присутствует дублирование номера VIN. Это касается машин с правосторонним рулем. Митсубиси Лансер 9 выпускается в нескольких модификациях.

Mitsubishi Space Star расположение диагностической колодки

Данную табличку, с представленной на ней информацией, обнаружить будет относительно просто. Располагается специальная табличка со всеми данными под капотом, на его поверхности, а также внутри кузова самого автомобиля.

Диагностический разъем

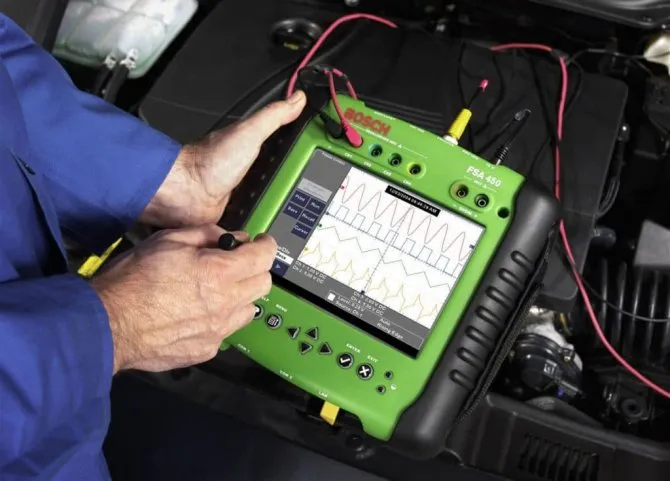

Диагностический разъем требуется для решения самых разных задач. В первую очередь – для определения причины наличия неисправностей в конкретном автомобиле.

Приобрести сегодня устройства для снятия информации с ЭБУ (электронного блока управления) не составит труда. Многие владельцы автомобилей самостоятельно занимаются процедурой диагностики собственного ТС. Для получения доступа помимо специального устройства потребуется найти место, где осуществляется подключение специального диагностического разъема.

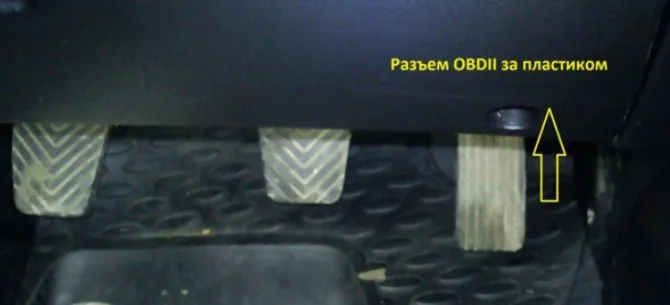

В отличие от многих других автомобилей на Lancer 9 таковой разъем находится в салоне со стороны водителя, по правую руку под рулем. Самостоятельно обнаружить его труда не составит.

Имеется специальное обозначение для данного порта, расположенного в салоне машины – OBDII. Находится он за пластиком, потому понадобится потрудиться для получения доступа к нему.

Место подключения для диагностического устройства находится прямо над педалью газа. Одним из самых доступных устройств для подключения является OBD II ELM 327 Interface bluetooth. С его помощью можно без труда получить всю необходимую информацию. Процедура подключения, передачи данных выглядит следующим образом:

Главным преимуществом таких устройств является подключение через телефон, достаточно установить приложение на устройство под управлением Android и включить Bluetooth. Все ошибки двигателя будут выведены на экране устройства.

Номер двигателя Mitsubishi Lancer 9

Вин код найти на автомобиле на порядок проще, чем номер двигателя. Так как на данный ТС устанавливается множество разных моторов имеющих отличный друг от друга объем. Именно это является основным фактором, определяющим место расположения номера.

Объем двигателя Место расположения
1.5 л Располагается недалеко от блока цилиндров
1.6 л Номер двигателя находится на передней части блока цилиндров
1.8 л Номер находится на специальной площадке, располагается недалеко от впускного коллектора
2.0 л Понадобиться открыть капот и найти впускной коллектор, между КПП и коллектором находится специальная табличка 3×8 см

В зависимости от номера двигателя могут отличаться детали, запасные части – которые могут потребоваться для осуществления замены их на машине.

Именно поэтому нужно внимательно ознакомиться с номером, найти его и не перепутать во время выбора запасных частей в автомагазине. Точно узнать, где именно находится табличка с номером, можно в мануале (руководстве) непосредственно к автомобилю. Таковой документ должен идти в комплекте.

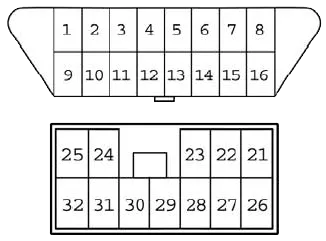

Тип разъема №1 12-ти контактный.

Мы профессионально делаем выкуп битых авто в москве и московской области и нам крайне важно диагностировать автомобиль в случае его повреждений. Ведь ВИН номер это как паспорт автомобиля, который расположен на нем самом. Кроме этого в нем вся необходимая информация о машине.

Диагностический разъем требуется для решения самых разных задач. В первую очередь – для определения причины наличия неисправностей в конкретном автомобиле.

Приобрести сегодня устройства для снятия информации с ЭБУ (электронного блока управления) не составит труда. Многие владельцы автомобилей самостоятельно занимаются процедурой диагностики собственного ТС.

Для получения доступа помимо специального устройства потребуется найти место, где осуществляется подключение специального диагностического разъема.

В отличие от многих других автомобилей на Lancer 9 таковой разъем находится в салоне со стороны водителя, по правую руку под рулем. Самостоятельно обнаружить его труда не составит.

Имеется специальное обозначение для данного порта, расположенного в салоне машины – OBDII. Находится он за пластиком, потому понадобится потрудиться для получения доступа к нему.

специальное обозначение

Место подключения для диагностического устройства находится прямо над педалью газа. Одним из самых доступных устройств для подключения является OBD II ELM 327 Interface bluetooth. С его помощью можно без труда получить всю необходимую информацию. Процедура подключения, передачи данных выглядит следующим образом:

Процедура подключения

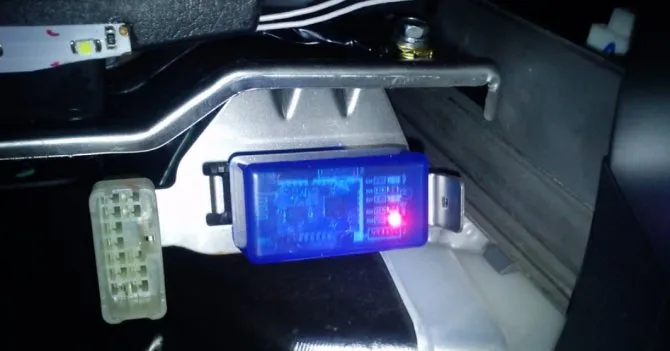

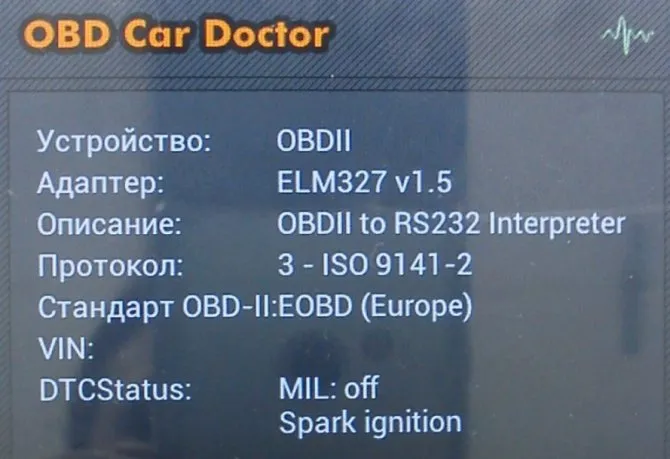

Главным преимуществом таких устройств является подключение через телефон, достаточно установить приложение на устройство под управлением Android и включить Bluetooth. Все ошибки двигателя будут выведены на экране устройства.

ошибки двигателя

OBD connector location for Mitsubishi Colt (– 2008)

You will find below several pictures which will help you find your OBD connector in your car.

Диагностический разъем на митсубиси лансер 9: где находится вин номер

The connector is on the left under the steering wheel

Диагностический разъем на митсубиси лансер 9: где находится вин номер

Above the pedals remove a cover (two little clips to remove)

Диагностический разъем на митсубиси лансер 9: где находится вин номер

Connector is located above gaz pedal (central console side)

Диагностический разъем на митсубиси лансер 9: где находится вин номер

Under the cover the OBD connector (on the right)

Тип разъема №1 — 12-ти контактный прямоугольный разъем Mitsubishi

Марки и года (ориентировочно): все модели 1989-1998 гг.

Типичное расположение: в салоне под торпедой со стороны водителя

2 Steering 4WS — Система рулевого управления
3 Suspension — Active ECS — Система управления подвеской
4 Brake ABS — Антиблокировочная система
5 Cruise Control ASC — Система круиз-контроля
6 Transmission ELC-4/5AT — Система управления АКПП
7 Air Conditioner Full Auto AC — Система управления кондиционированием
8 Air Bag (SRS) — Система пассивной безопасности (подушки безопасности, натяжители ремней)
9 ETACS: Pulse signal — Система управления электрикой автомобиля
10 Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L замкнуть на массу ,если проверить и отрегулировать холостой ход или подключить вольтметр относительно массы для чтения медленных кодов ошибок ECS)
11 Вывод для имитации скорости — сигнал датчика
12 Масса

Mitsubishi Trouble Code до 1996г.Чтобы прочитать коды ошибок необходимо:

  1. Ключ зажигания в положение ВЫКЛ.
  2. Найдите Data Link Connector (DLC), рядом с предохранителями.
  3. Подключите вольтметр положительный провод к DLC контакту № 1 и отрицательный провод к контакту № 12 (земля).
  4. Поверните ключ зажигания в положение ВКЛ.
  5. Коды читать по показаниям импульсов 12 вольт вольтметра.
  6. Сигналы появятся на вольтметр в виде длинных и коротких импульсов 12 вольт. Длинные импульсы представляют собой десятки , а короткие импульсы представляют единицы.

ПРИМЕР: 4 длинных импульса и 3 коротких импульса указывают, что код ошибки ( код 43).

Диагностические коды само-диагностики Mitsubishi :

  • 11 Неисправность датчика кислорода.
  • 12 Воздухомер неисправность .
  • 13 Температура всасываемого воздуха неисправность датчика .
  • 14 Датчик положения дроссельной заслонки (TPS) .
  • 15 Обороты холостого хода управления (ISC) двигателем датчик положения .
  • 21 Датчик температуры охлаждающей жидкости.
  • 22 Положения коленчатого вала (СКР) sesnor .
  • 23 Распределительный вал (CMP) .
  • 24 Автомобиль датчик скорости (VSS) .
  • 25 Атмосферное (BARO) датчик давления .
  • 31 Датчик детонации .
  • 32 MAP датчик неисправен.
  • 36 Регулировка зажигания .
  • 39 Кислород (O2) датчик .
  • 41 Инжектор (ы)
  • 42 Неисправность топливного насоса.
  • 43 EGR .
  • 44 Катушка зажигания (цилиндр № 1 и № 4) .
  • 52 Катушка зажигания (цилиндр № 2 и № 5) .
  • 53 Катушка зажигания (цилиндр № 3 и № 6) .
  • 55 Idle управления воздушным (МАК) клапаном .
  • 59 Задний кислород (O2) sesnor.
  • 61 Модуль управления коробки передач крутящий момент пониженный сигнал.
  • 62 Переменная индукционные контроль (VIC), датчик положения клапана .
  • 71 Антипробуксовочная система (TC) вакуумный клапан.
  • 72 Traction Control (TC) вентиляционный клапан.

Очистка кодов неисправностей

Диагностические коды неисправности могут быть устранены путем отсоединения отрицательной клеммы аккумулятора , по крайней мере на 20 секунд. Подключите отрицательный провод аккумулятора обратно и проверьте коды для подтверждения, что ошибок больше нет.

10 Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)

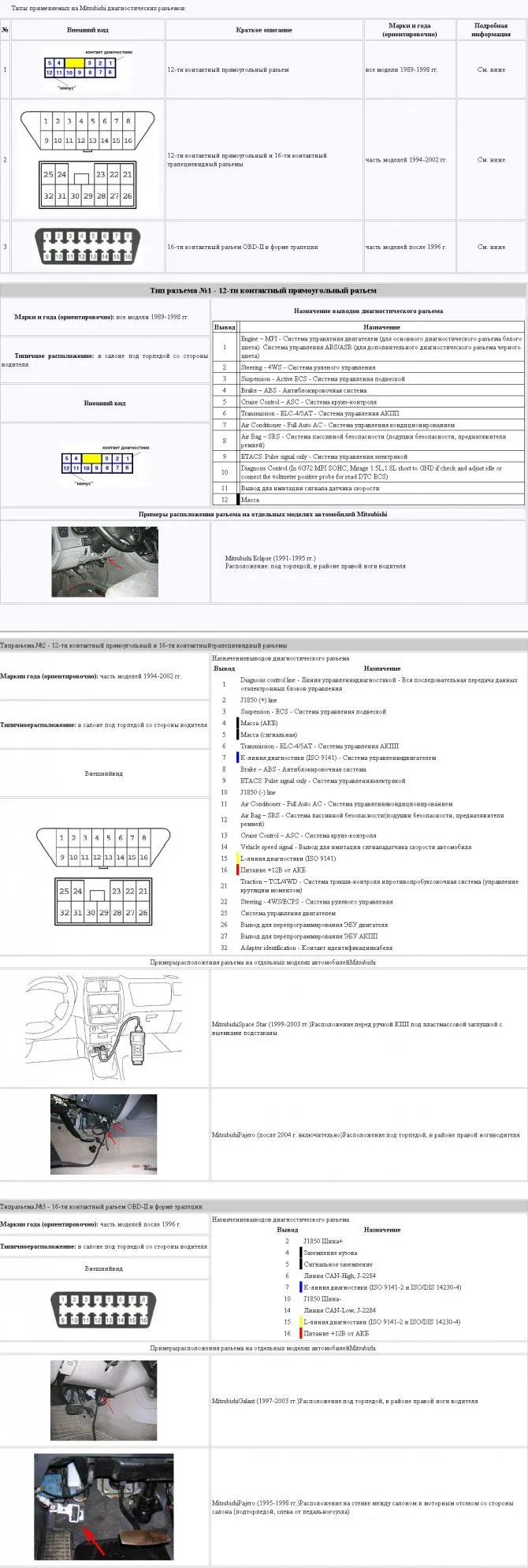

Диагностические разъемы Mitsubishi

Диагностический разъем на Митсубиси Лансер 9: где находится вин номер

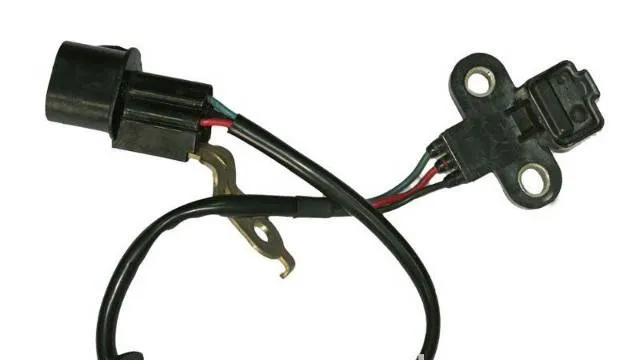

Датчик коленвала Mitsubishi Lancer 9

Датчик коленвала является одним из основных в системе управления двигателя Митсубиси Лансер 9. От его работы зависит формирование импульсов поджига для системы зажигания, работа форсунок, корректный угол зажигания. Неисправность датчика коленвала непременно приводит к отказу запуска двигателя. Датчик коленвала, как правило, мгновенно из строя не выходит: окончательной неработоспособности предшествует ряд постепенно появляющихся признаков.

Как расшифровывается ВИН-код MITSUBISHI и зачем он нужен

Я, как человек, который подбирает и продает запчасти, постоянно сталкиваюсь с непониманием того, зачем нужен НОМЕР КУЗОВА автомобиля или VIN-код. Часто на мою просьбу дать мне номер кузова для подбора запчастей, я слышу ответ про то, что там же все одинаковое))) Вин-код некоторые люди даже боятся давать.

Не знаю что у них в голове, наверное, с таким знанием я точно смогу угнать их машину…))) На всякий случай (для тех, кто в танке): давать номер кузова не только полностью безопасно, но даже очень полезно, так как исключит вероятность ошибок при подборе запчастей для вас.

Вин-код каждой машины уникален, в нем зашифрована вся информация о вашем авто.

Состоит он из 17 символов

и буквы «О» в нем не бывает, это цифра «0».

Сегодня рассмотрим расположение ВИН номеров на известной японской модели Мицубиси Ланцер. Высокое качество модели уже проверено годами ее использования и счастливыми владельцами.

Диагностический разъем 12-ти контактный прямоугольный, все модели 1989-1998 гг.

1 Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR (для дополнительного диагностического разъема черного цвета)

2 Steering — 4WS — Система рулевого управления

3 Suspension — Active ECS — Система управления подвеской

4 Brake – ABS — Антиблокировочная система

5 Cruise Control – ASC — Система круиз-контроля

6 Transmission — ELC-4/5AT — Система управления АКПП

7 Air Conditioner — Full Auto AC — Система управления кондиционированием

8 Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней)

9 ETACS: Pulse signal only — Система управления электрикой

10 Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)

11 Вывод для имитации сигнала датчика скорости

Вопрос: Установка маршрутного компьютера

ВСЕМ ПРИВЕТ. Недавно приобрел себе лансер, раньше ездил на ВАЗ-2114 в котором был установлен маршрутный компьютер. Пересев на новый автомобиль сразу же почувствовалась нехватка этого полезного устройства. Полазив по интернету, вышел на ваш форум, почитал отчеты по установке, изучил электрические схемы лансера и решил установить маршрутник MULTITRONICS модели VG1031GPL. В его пользу сыграли наличие множества функций, морозостойкий дисплей (что немаловажно зимой, т.к. у бывшего маршрутника в мороз сильно тормозил дисплей) ну и чисто внешне симпатично выглядел. Мотор у меня объемом 2 литра, коробка механическая, руль левый. На всякий случай в схемах оставил рисунки и для праворуких авто.

Ну что же, начнем Маршрутник имеет 2 колодки: колодку переходника, которая изображена ниже и колодку OBD-II. Шлейф проводов с одной стороны подключается к компьютеру, с другой стороны он сначала подсоединяется к колодке переходника, а затем провода идут на колодку OBD-II. Информация на сайте производителя относительно этой модели МК гласит, что необходимо только подключить колодку OBD-II к диагностическому разъему автомобиля (расположен под рулевой колонкой, черного цвета, трапецивидной формы, 16 пинов), а также провести провод на линию датчика уровня топлива (ДУТ) и все будет работать! Ну я послушал их совета, подключил разъем OBD-II к диагностическому. Решил проверить, повернул ключ зажигания, прибор включился, определил протокол связи: обороты показывает, скорость показывает, мгновенный расход показывает. Далее выключил зажигание — обороты замерли, расход замер. Включаю зажигание — обороты и расход не двигаются. Решил поглядеть инструкцию, а именно схему подключения, вот она:

Подписи красным шрифтом мои, суть постепенно разъясню. Вобщем вычитал в инструкции про настройку, которая отвечает за определение маршрутным компьютером состояния замка зажигания. Есть два варианта «Виртуальный» и «Физический». По-умолчанию стоял «Виртуальный». В итоге я решил переключить в режим «Физический», который определяет положение ключа по наличию напряжения на контакте 3 колодки переходника. Подмотав желтый провод с колодки переходника к проводу магнитолы ACC (на котором появляется +12 вольт при включении зажигания) я решил проверить работу прибора. Включил — все показывает, выключил, включил — опять все показывает, никаких глюков с определением положения ключа! Смотрим дальше на схему подключения: контакты 7, 5 и 2 (масса, питание и K-линия) соединены с контактами на разъеме OBD-II и поэтому подключения не требуют. Зажигание мы уже подключили, датчик скорости и форсунку подключать вроде как не нужно — и так все работает, остается ДУТ и габариты! Габариты я подключать не стал, т.к. они необходимы для функции напоминания о не выключенном освещении, которая уже есть в автомобиле. Переходим к ДУТ. На форуме нашел вариант подключения данного провода к разъему C-06 панели приборов, однако не очень хотелось ее снимать, тем болле товарищ romik 32 посоветовал подключится к датчику в другом месте. Тут и начал копать электросхемы и вот что накопал:

Все диагностические разъемы Митсубиси — расположение

Это должен знать каждый владелец авто:Предохранители ВАЗ
В данном справочнике приводится схема блока предохранителей на все основные легковые автомобили семейства ВАЗ: ВАЗ-2101, ВАЗ-2110, ВАЗ-2114, ВАЗ-2109 …

Подготовка к зиме автомобиля ВАЗ
Итак, скоро зима, уже холодает и нужно понемногу начать готовить автомобиль к зиме. Для этого нужно посетить автомагазин и начать покупать все нео…
Выбор аккумулятора для авто
В данной статье речь пойдет об аккумуляторах, их типы в обслуживании и его выборе нового для замены на автомобиле. Аккумулятор является одним из основных элементов автомобиля. Современные ак…

Номер двигателя Mitsubishi Lancer 9

Вин код найти на автомобиле на порядок проще, чем номер двигателя. Так как на данный ТС устанавливается множество разных моторов имеющих отличный друг от друга объем. Именно это является основным фактором, определяющим место расположения номера.

Объем двигателя Место расположения
1.5 л Располагается недалеко от блока цилиндров
1.6 л Номер двигателя находится на передней части блока цилиндров
1.8 л Номер находится на специальной площадке, располагается недалеко от впускного коллектора
2.0 л Понадобиться открыть капот и найти впускной коллектор, между КПП и коллектором находится специальная табличка 3×8 см

В зависимости от номера двигателя могут отличаться детали, запасные части – которые могут потребоваться для осуществления замены их на машине.

Именно поэтому нужно внимательно ознакомиться с номером, найти его и не перепутать во время выбора запасных частей в автомагазине. Точно узнать, где именно находится табличка с номером, можно в мануале (руководстве) непосредственно к автомобилю. Таковой документ должен идти в комплекте.

Вин код найти на автомобиле на порядок проще, чем номер двигателя. Так как на данный ТС устанавливается множество разных моторов имеющих отличный друг от друга объем. Именно это является основным фактором, определяющим место расположения номера.

Где находится VIN номер на Mitsubishi Lancer

Диагностический разъем на Митсубиси Лансер 9: где находится вин номер

Сегодня рассмотрим расположение ВИН номеров на известной японской модели Мицубиси Ланцер. Высокое качество модели уже проверено годами ее использования и счастливыми владельцами.

Интересную аналитику рынка ТС читайте тут.

На рынке в мире продается с 1973 года. На сегодняшний момент выпущено большое количество машин этой марки.

Диагностический разъем на Митсубиси Лансер 9: где находится вин номер

  • 1 место – самый главный ВИН номер находится под правым сидением пассажира, там находится большая табличка красного цвета.
  • 2 место – дублирующих шильдик находится с этой же стороны машины, на средней стойке автомобиля, между дверей.

Расположение обоих табличек не очень удобное, поскольку при возникновении ДТП и сильном ударе справа в центральную дверь – возможно сильное повреждение и уничтожение табличек.

Видео с расположением ВИН номера на Mitsubishi Lancer!

Читайте также: Рейтинг ТОП-15 сигнализаций с автозапуском: обзор и характеристики лучших автосигнализаций

Модель Mitsubishi Lancer на видео 2010 года. Мы видим, что расположение обоих VIN номеров не обосновано требованиями их сохранности, которые мы описали выше.

Когда может понадобиться их наличие?

Продажа машины, покупка, проверка данных машины, перерегистрация, прохождение границ с некоторыми государствами, диагностирование машин в техцентрах и другие случаи.

Почему мы следим за их расположением?

Мы профессионально делаем выкуп битых авто в москве и московской области и нам крайне важно диагностировать автомобиль в случае его повреждений. Ведь ВИН номер это как паспорт автомобиля, который расположен на нем самом. Кроме этого в нем вся необходимая информация о машине.

Контрактные АКПП

Что же делать, если АКПП ремонту не подлежит или выполнять его нерентабельно? Можно купить новую, но на это редко кто решается. Ведь АКПП – один из самых дорогих узлов, и цена новой коробки на Митсубиси Лансер может составить до 30 % рыночной стоимости самого автомобиля с пробегом. Еще один вариант – восстановленный узел. За рубежом такое решение достаточно популярно, но там восстановлением занимаются на заводах. В России АКПП часто восстанавливают кустарным методом, с использованием б/у деталей, но они недостаточно надежны.

Б/у АКПП, снятые с авто с пробегом, как и восстановленные мастером сомнительной квалификации, называют «котом в мешке». Ведь по внешнему виду узла определить состояние его внутренних блоков и деталей невозможно. Хотя есть ряд признаков, указывающих на то, что с б/у АКПП лучше не связываться:

  • запах горелого масла;
  • вмятины, следы ударов на корпусе;
  • повреждения или сильный износ входного вала наноса;
  • следы ржавчины на металле.

Состояние АКПП зависит не только от пробега, но и от условий эксплуатации. Контрактные АКПП Mitsubishi Lancer с разборок Японии заслуживают доверия: их своевременно обслуживали, меняли масло и расходники, не перегружали. Коробки передач Митсубиси, выпущенные еще до 1995 г., вообще считаются вечными. Случаи, когда при утилизации с автомобиля снимали АКПП в отличном состоянии, были скорее правилом, чем исключением. Современные автоматы не столь долговечны, но контрактный узел из Японии может дать фору восстановленному в России.

Компьютерная диагностика

Совсем недавно для проведения такого типа проверки Форд Фокус требовалось дорогое оборудование, которое было только на СТО, а поэтому сделать ее своими руками представлялось маловозможным. К счастью, теперь все изменилось, а самодиагностика является довольно недорогим и доступным делом, поскольку на рынке представлено огромное количество приборов для этого. Таким образом, если вы не доверяете станциям технического обслуживания, которые довольно часто обманывают или завышают цены, то вы сможете проверить Ford Focus 2 самостоятельно. Помимо экономии денег на работе, у вас появится возможность четко понимать текущее состояние автомобиля и необходимость замены той или иной детали.
Компьютерная самодиагностика подразумевает использование специального оборудования для прочтения ошибок системы за счет проверки различных датчиков и их показателей. Как правило, диагностика требуется в таких случаях:

  • При покупке б/у FordFocus и оценке его состояния.
  • При загорании ошибки Check Engine на приборной панели.
  • При оценке работ по ремонту каких-либо неисправностей.

Существует несколько вариантом компьютерной диагностики Форд Фокус 2. Во-первых, вы можете подключиться к автомобилю с помощью компьютера, планшета или другого устройства и прочитать все ошибки. Во-вторых, вы можете приобрести специальный сканер. Его преимущество заключается в том, что размеры такого прибора довольно небольшое, а поэтому выполнять проверку можно в любое время и любом месте. В целом компьютерная самодиагностика предполагает следующее:

  • Наличие перечня стандартных ошибок и их расшифровки (найти можно на нашем сайте).
  • Наличие устройства и программы для подключения к электронике Ford Focus 2 и прочтения ошибок.
  • Знать, где находится диагностический разъем (на Форд Фокус он находится недалеко от руля).

Что касается приборов для диагностики Ford Focus, то вам подойдут:

  • ELS27.
  • ELM327.
  • ADS.
  • FordUCDS.
  • ScanMatic.
  • VCM (Mini, Rotunda).
  • ScanDoc.

Эти модели обладают всеми необходимыми качествами и без проблем справятся с прочтением ошибок Форд Фокус 2, причем их цена довольно невысокая.

Б/у АКПП, снятые с авто с пробегом, как и восстановленные мастером сомнительной квалификации, называют «котом в мешке». Ведь по внешнему виду узла определить состояние его внутренних блоков и деталей невозможно. Хотя есть ряд признаков, указывающих на то, что с б/у АКПП лучше не связываться:

среда, 17 июня 2015 г.

Схема электрооборудования Митсубиси Лансер 9

Сборник цветных электросхем автомобиля Mitsubishi Lancer 9-го поколения, что выпускали с 2001 по 2007 год. Все схемы на русском языке, их можно скачать бесплатно, но, для начала увеличьте фотографию до полного размера кликнув на неё мышкой. Также есть фотографии подкапотного пространства, двигателя автомобиля и схема предохранителей Митсубиси Лансер 9 ― их расположение и назначение. Все электросхемы представлены для автомобиля с бензиновыми двигателями: 1.3, 1.6 и 2.0 литра. История Митсубиси Лансер 9 и характеристики

Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!

За 40 лет данную автомашину было в каждых странах по-разному названо, например:

  • Eagle Summit
  • Hindustan Lancer
  • Soueast Lioncel
  • Galant Fortis
  • Lancer Fortis
  • Mitsubishi Libero в Японии

Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах ― седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:

  1. Оснащение Invite: CS1A ― 1.3 л (82 л.с.), 1.6 л (98 л.с.).
  2. Invite+: CS3W ― 1.6 л (98 л.с.), появилась в 2006 году.
  3. Instyle: CS3A ― 1.6 л (98 лошадиных сил).
  4. Комплектация Intense: CS9W ― 2.0 л (135 л.с.).

Трансмиссия ― 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).

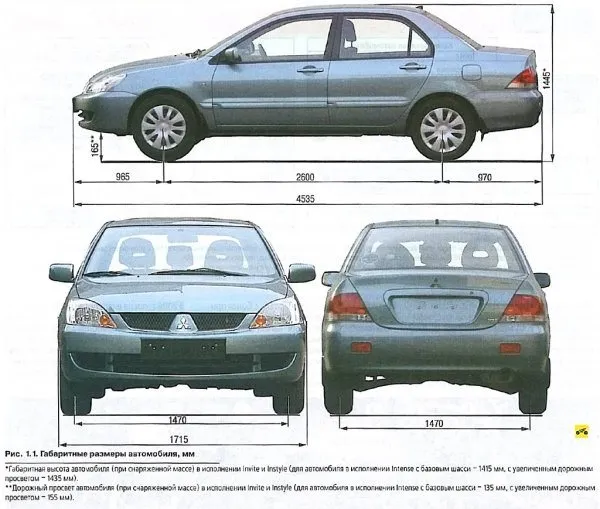

Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):

  • Длинна ― 4535 мм
  • Ширина (без боковых зеркал) ― 1715 мм
  • Высота ― 1435─1445 мм
  • Дорожный просвет автомобиля при снаряжённой массе в исполнении Invite и Instyle ― 165 мм
  • Снаряжённая масса у Invite ― 1200 кг, у Invite+ и Instyle ― 1205 кг
  • Снаряжённая масса с полным комплектом доп. оборудования ― 1234 и 1248 кг
  • Полная масса машины ― 1770 кг
  • Объем топливного бака ― 50 литров
  • Объём багажника у седана ― 430 литров
  • Объем багажника у универсала ― 344 / 1079 л
  • Максимальная скорость с МКПП / АКПП ― 183 / 176 км/ч
  • Время разгона от 0 до 100 км/ч (МКПП / АКПП) ― 11,8 / 13,6 с
  • Расход топлива Митсубиси Лансер 9 1,6 в городе (МКПП / АКПП) ― 8,8 / 10,3 л
  • Расход бензина по загородному циклу (МКПП / АКПП) ― 5,5 / 6,4 л
  • Расположение цилиндров ― 4 шт. вертикально в ряд
  • Максимальная мощность ― 98 л.с. (72 кВт), 5000 об/мин
  • Тормоза ― передние дисковые вентилируемые с плавающей скобой, а задние просто дисковые с плавающей скобой

Где диагностический разъём лансер 9?

Вопрос знатокам: где находится разъем обд на мицубиси лансер Х?

С уважением, Галоген спасет Мир

Лучшие ответы

Под рулевой колонкой, над левой коленкой водителя.

А скакой целью ИНТЕРЕС проявляете. Если хотите чтото Улутшить так это ЧРЕВАТО .

Видео-ответ

Это видео поможет разобраться

Ответы знатоков

Немного сумбурно и непонятно. Я так понял: у тебя в митцубиси свой японский нестандартный разъем. И у тебя есть переходник с этого японца на евро-фишку в магнитолу.

Где Находится Номер Двигателя На Лансер 9

Где находится номер мотора

Большая часть хозяев автомобилей сталкиваются с таковой неувязкой, как поиск номера мотора. Это появляется в свое время регистрации машины в ГИБДД, в свое время покупки либо реализации и т.д.

Современные технологии зашли так далековато, что существует огромное количество сервисов, которые предлагают высчитать вин код на платной базе. Для этой цели они управляются контрольными данными. После получения нужной инфы остается только сопоставить с данными расположенными конкретно на машине.

ВНИМАНИЕ! Найден совсем обычной метод уменьшить расход горючего! Не верите? Автомеханик с 15-летним стажем тоже не веровал, пока не попробовал. И сейчас он сберегает на бензине 35 000 рублей за год! Читать дальше»

Сейчас появляется последующий вопрос, где же производитель Митсубиши ланцер расположил эту информацию.

Ее найдете, посмотрев техно документацию транспорта. При выпуске хоть какой машины, к ней прилагается эксплуатационное управление. Нередко такие бумаги теряются, и совершая покупку б/у авто они не доходят до нового обладателя.

В данном варианте необходимо проверить составляющие кузова, и отыскать особые таблички.

  • Vin номер с легкостью найдете под правым сидением пассажира. Там встречаются красноватая таблица.
  • С правой стороны на средней стойке меж дверьми также бывают Вин.
  • В неких моделях Митсубиси номер расположен под капотом, и в свое время открытия он сходу приметен. Его есть вариант даже узреть через лобовое стекло, сидя в салоне машины.

Номер двигателя Lancer 9 митсубиси лансер 9/Serial Number Mitsubishi

Где находится номер двигателя на лансер 9

Номер двигателя находится

на площадке на блоке мотора не знакомых радиатора, под выпускным коллектором.

Где расположен номер двигателя на Лансере

Как отмечалось выше, в каждой модели Митсубиши ланцер номер мотора находится в различных местах. Давайте же сейчас более детально разглядим, где с легкостью найдете такую информацию в машинах с различным объемом мотора.

Mitsubishi lancer 1.5

Чтобы отыскать номер мотора

в Лансере 1.5 нужно добраться до блока цилиндров. И в задней части рядом с картером сцепления есть номер.

Mitsubishi lancer 1.6

В Лансере 1.6 эта информация может находиться на фронтальной части цилиндров, неподалеку от насоса гидроусилителя управляющего управления.

Mitsubishi lancer 1.8

расположен на специальной площадке. Для этой цели необходимо добраться до выпускного коллектора. Вот там справа найдете
номер
.

Mitsubishi lancer 2.0

В Митсубиши ланцер 2.7.0 номер мотора

отыскать труднее всего. Для этой цели нужно открыть капот, и изучить выпускной коллектор. Меж ним и коробкой переключения передач бывают особая табличка, размером примерно 8 на 3 см, вот там и указан номер.

Знание точных данных по автомобилю Mitsubishi Lancer 9 необходимо для приобретения деталей, решения иных задач. Например, для проверки машины через базу данных на угон. Важно ознакомиться заранее с тем, где именно находится VIN код – так как на автомобилях с различным объемом двигателя эта информация сильно отличается.

Где диагностический разъём лансер 9?

Вопрос знатокам: где находится разъем обд на мицубиси лансер Х?

С уважением, Галоген спасет Мир

Лучшие ответы

Под рулевой колонкой, над левой коленкой водителя.

А скакой целью ИНТЕРЕС проявляете. Если хотите чтото Улутшить так это ЧРЕВАТО .

Видео-ответ

Это видео поможет разобраться

Ответы знатоков

Немного сумбурно и непонятно. Я так понял: у тебя в митцубиси свой японский нестандартный разъем. И у тебя есть переходник с этого японца на евро-фишку в магнитолу.

Где Находится Номер Двигателя На Лансер 9

Где находится номер мотора

Большая часть хозяев автомобилей сталкиваются с таковой неувязкой, как поиск номера мотора. Это появляется в свое время регистрации машины в ГИБДД, в свое время покупки либо реализации и т.д.

Современные технологии зашли так далековато, что существует огромное количество сервисов, которые предлагают высчитать вин код на платной базе. Для этой цели они управляются контрольными данными. После получения нужной инфы остается только сопоставить с данными расположенными конкретно на машине.

ВНИМАНИЕ! Найден совсем обычной метод уменьшить расход горючего! Не верите? Автомеханик с 15-летним стажем тоже не веровал, пока не попробовал. И сейчас он сберегает на бензине 35 000 рублей за год! Читать дальше»

Сейчас появляется последующий вопрос, где же производитель Митсубиши ланцер расположил эту информацию.

Ее найдете, посмотрев техно документацию транспорта. При выпуске хоть какой машины, к ней прилагается эксплуатационное управление. Нередко такие бумаги теряются, и совершая покупку б/у авто они не доходят до нового обладателя.

В данном варианте необходимо проверить составляющие кузова, и отыскать особые таблички.

  • Vin номер с легкостью найдете под правым сидением пассажира. Там встречаются красноватая таблица.
  • С правой стороны на средней стойке меж дверьми также бывают Вин.
  • В неких моделях Митсубиси номер расположен под капотом, и в свое время открытия он сходу приметен. Его есть вариант даже узреть через лобовое стекло, сидя в салоне машины.

Номер двигателя Lancer 9 митсубиси лансер 9/Serial Number Mitsubishi

Где находится номер двигателя на лансер 9

Номер двигателя находится

на площадке на блоке мотора не знакомых радиатора, под выпускным коллектором.

Где расположен номер двигателя на Лансере

Как отмечалось выше, в каждой модели Митсубиши ланцер номер мотора находится в различных местах. Давайте же сейчас более детально разглядим, где с легкостью найдете такую информацию в машинах с различным объемом мотора.

Mitsubishi lancer 1.5

Чтобы отыскать номер мотора

в Лансере 1.5 нужно добраться до блока цилиндров. И в задней части рядом с картером сцепления есть номер.

Mitsubishi lancer 1.6

В Лансере 1.6 эта информация может находиться на фронтальной части цилиндров, неподалеку от насоса гидроусилителя управляющего управления.

Mitsubishi lancer 1.8

расположен на специальной площадке. Для этой цели необходимо добраться до выпускного коллектора. Вот там справа найдете
номер
.

Mitsubishi lancer 2.0

В Митсубиши ланцер 2.7.0 номер мотора

отыскать труднее всего. Для этой цели нужно открыть капот, и изучить выпускной коллектор. Меж ним и коробкой переключения передач бывают особая табличка, размером примерно 8 на 3 см, вот там и указан номер.

Номер двигателя Mitsubishi Lancer 9

Вин код найти на автомобиле на порядок проще, чем номер двигателя. Так как на данный ТС устанавливается множество разных моторов имеющих отличный друг от друга объем. Именно это является основным фактором, определяющим место расположения номера.

Объем двигателя Место расположения
1.5 л Располагается недалеко от блока цилиндров
1.6 л Номер двигателя находится на передней части блока цилиндров
1.8 л Номер находится на специальной площадке, располагается недалеко от впускного коллектора
2.0 л Понадобиться открыть капот и найти впускной коллектор, между КПП и коллектором находится специальная табличка 3×8 см

В зависимости от номера двигателя могут отличаться детали, запасные части – которые могут потребоваться для осуществления замены их на машине.

Именно поэтому нужно внимательно ознакомиться с номером, найти его и не перепутать во время выбора запасных частей в автомагазине. Точно узнать, где именно находится табличка с номером, можно в мануале (руководстве) непосредственно к автомобилю. Таковой документ должен идти в комплекте.

Оцените статью
