Где находится номер двигателя на газели с 406 двигателем. Номер двигателя змз 406

— линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Данное семейство двигателей широко применялось на автомобилях Горьковского авто 3102, 3110, 31105, «Соболь» и «ГАЗель».

Содержание

Где Находится Номер Двигателя 406

Заводская табличка паспортных данных нового образца (закреплена на стойке в проеме передней правой двери).

Идентификационный номер автомобиля (VIN).

Идентификационный номер автомобиля (VIN) может быть выбит в верхней части проема сдвижной двери, над задней правой дверью или на наружной панели передка под ветровым стеклом с правой стороны*.

Идентификационный номер двигателя ЗМЗ.

Идентификационный номер двигателя ЗМЗ выбит на левой стороне блока цилиндров (внизу).

Пример заводской таблички паспортных данных:

ХТН32213250388804 — идентификационный номер автомобиля (VIN), где:

ХТН — международный код изготовителя;

322132 — модель автомобиля;

5 — код года выпуска (Y — 2000 г.; 1 — 2001; 2 — 2002 и т. д.);

0388804 — порядковый номер автомобиля;

03858 — комплектация автомобиля;

405220 — индекс двигателя.

Заводская табличка паспортных данных старого образца.

Заводская табличка паспортных данных старого образца (крепилась в проеме передней правой двери).

Идентификационный номер кузова.

Идентификационный номер кузова выбит на наружной панели передка над вакуумным усилителем тормозной системы.

Идентификационный номер двигателя УМЗ.

Идентификационный номер двигателя УМЗ выбит на левой стороне блока цилиндров.

Идентификационный номер шасси.

Идентификационный номер шасси выбит снаружи на правом лонжероне рамы в средней части**.

* В зависимости от года выпуска и модели автомобиля возможны разные варианты мест нанесения VIN.

** Для автомобилей прежних лет выпуска. На части автомобилей на этом месте может быть продублирован VIN.

ДТОЖ и ДТВ ЗМЗ 406 РАЗЛИЧИЕ! ВЫБОР! — ГАЗ 31, 2.3 л., 1998 года на DRIVE2

Начну свой рассказ! Так вот имеем 4 вида датчиков по номерам змз 406 1 42,3828 2 19,3828 3 40,5226 змз 405 4 40,5015

Так вот эти датчики очень похожи но все же они разные. Не буду вдаваться в подробности о характеристиках и калибровке этих датчиков! Расскажу из чего они состоят и там сами сделаете вывод какой брать! Так от датчики 42,3828 и 19,3828 идентичные как снаружи так и внутри имеют черную фишку. Залит каким то компаундом но не эпоксидкой.

Так же что странно сама терморезистор находится не в верхней части, а в теле где резьба что как то странно! Притом это не один датчик такой, а все 3 которые распилил.

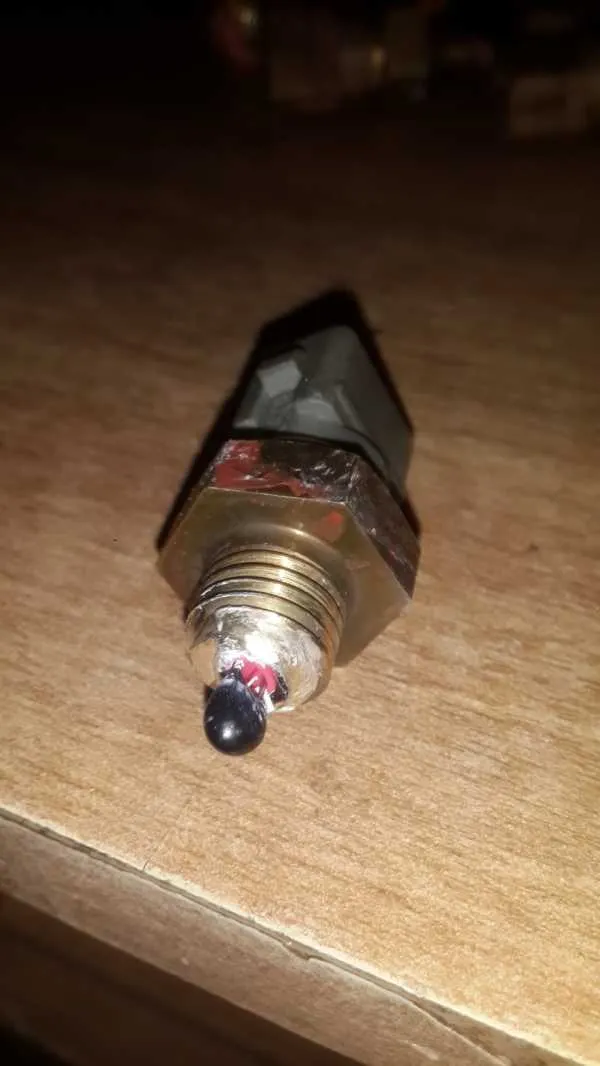

Теперь датчик 40,5226 который оказывается самый правильный из всех Вот 2 новых и сама терморезистор в наконечнике датчика и в термопасте что очень хорошо!

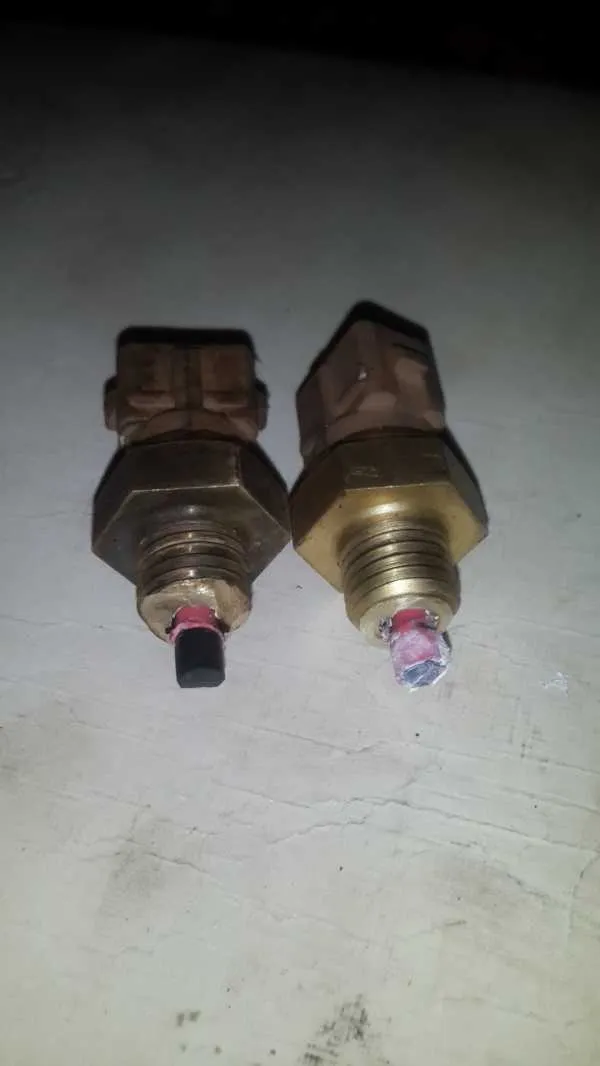

теперь вместе со старым который стоял очень давненько

самое прикольное что на терморезисторе даже есть надписи! вот такие К1019ЧТ1

Последний датчик это от 405 мотора 40,5015 скажу сразу ставить его на 406 не стоит РХХ сходит с ума и регулирует ступенчато видимо сами параметры другие терморезистора! БЕЗ КАЛИБРОВКИ В ПРОШИВКЕ НЕ СТАВИТЬ ЕГО

Сам терморезистор другой формы.

ВЫВОД ДЛЯ СЕБЯ ИСКАТЬ ДАТЧИК 40,5226 ДЛЯ ЗАМЕНЫ ЕСЛИ ЧТО!

А так вообще для чего эта запесь? ВСЕ ЭТО ДЛЯ ТОГО ЧТОБЫ ПЕРЕЙТИ НА ЯНВАРЬ 5.1.2-41 ДАД+ДТВ

Где номер двигателя на 406 моторе

Основные параметры, маркировка, ВСХ двигателей семейства ЗМЗ-406х.

Примечание: здесь и далее перевод из системы СИ в техническую и обратно, где не требуется точность, сделан с погрешностью до 2%. Энергетические и экономические показатели – по внешней скоростной характеристике (ГОСТ 14846-81).

Маркировка (идентификационный номер) двигателей нанесена на специальной обработанной площадке, расположенной с левой стороны двигателя на блоке цилиндров над бобышками крепления передней опоры двигателя. В маркировке двигателей применяются буквы латинского алфавита (кроме букв I, О, Q) и арабские цифры. Буквы и цифры наносятся с помощью клейм ударным методом. Маркировка состоит из двух составных частей: описательной и указательной. Описательная часть маркировки состоит из шести знаков и имеет следующую структуру. На первом месте стоит сокращенное цифровое обозначение модели двигателя базовой комплектации. Если обозначение модели двигателя включает менее шести цифр, то на незаполненных местах последних знаков (справа) выбиты нули. Например: «406200».

Для отражения варианта комплектности двигателя, отличной от базовой, применяется условный буквенный код данной комплектности, который расположен на последнем знаке (справа). Условный код комплектности присваивает предприятие-изготовитель (ЗМЗ). Например: «40620F» и др. Указательная часть маркировки состоит из восьми знаков (цифр и букв). Первый знак – условный буквенный код года выпуска двигателя (V – 1997; W – 1998; X – 1999; Y-2000). Последующие годы будут обозначаться цифрами: 2001 цифрой 1, 2002 – цифрой 2 и т.д. Второй знак – условный цифровой код сборочного цеха (конвейера), в котором собран двигатель (О, 1, 2. ). Последующие знаки – порядковый номер двигателя, присвоенный предприятием-изготовителем (ЗМЗ). На незаполненных местах указательной части маркировки выбиты нули. Например: «W4002774», где W – – 1998 год; 4 – код сборочного цеха (конвейера); 2774 – номер двигателя. В начале и конце маркировки, а также между ее составными частями выбит разделительный знак – пятиконечная звездочка. Пример маркировки:

Забыли пароль? Введите ваш е-мейл адрес. Вы получите письмо на почту со ссылкой для восстановления пароля.

2-й вариант — в 2-ух местах: на водосточном желобе над просветом правой сдвижной двери кузова (рис. 1.2 ) и на задней рейке крыши с правой стороны по ходу движения автомобиля (рис. 1.3 ).

Срочно нужна помощь! Номер двигателя? — Сообщество «ГАЗ Волга» на DRIVE2

Всем здравствуйте! Кому интересно — в БЖ. Небольшая предыстория — для свапа нашёл двигатель ЗМЗ-409 в другом городе (Киев). Попросил «продавана» сделать фото номера двигателя, т.к. я узакониваю переоборудование автомобиля. Фото он прислал когда двигатель уже был в транспортной компании…

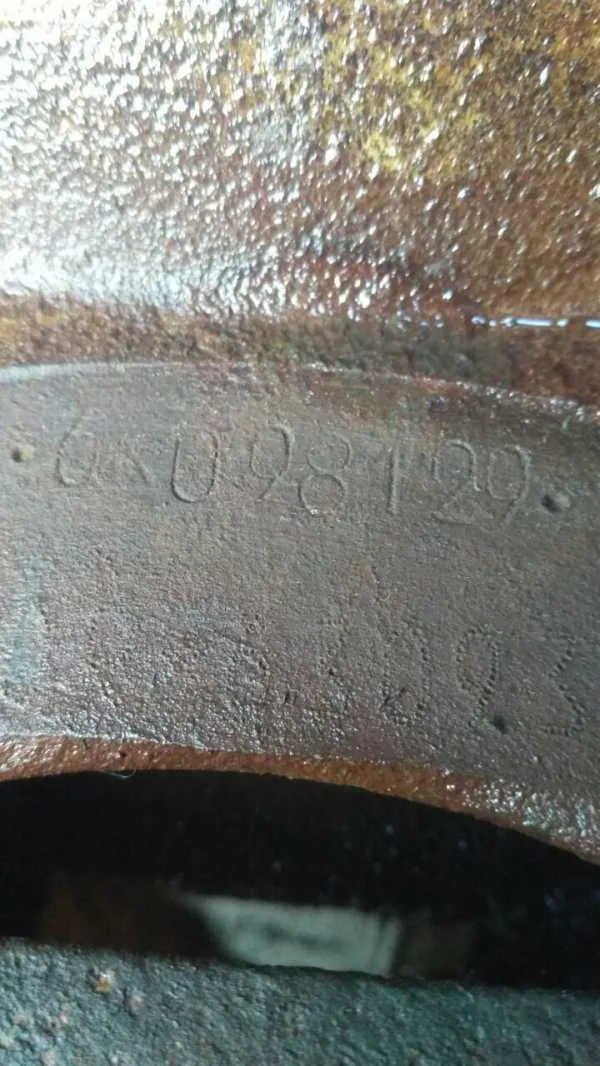

марку и номер двигателя в упор не вижу

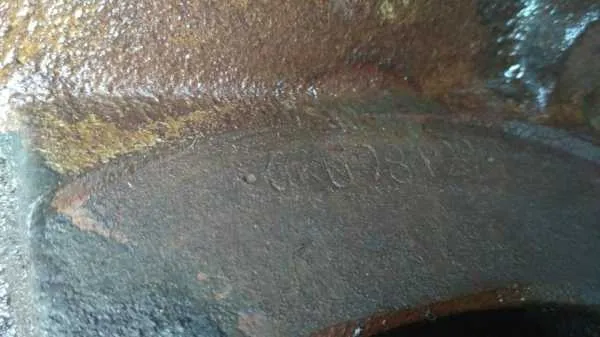

что-то по типу номера есть… Но то как выбит номер меня смущает…

уж больно похоже на кустарную набивку номера… Ниже, то что нарыл на просторах…

Думал может именно на 409х так экономят с набивкой номера, попросил товарища поделиться его номером:

Отчетливо видно номер блока цилиндров (сверху), модель двигателя и его номер (снизу)
Уважаемые знатоки, внимание вопрос: Это перебитый номер? И что в этом случае посоветуете делать?
П.С. предоплату я ему дал, 10% от стоимости.
Сам вот думаю, может нанять эксперта (мента) и поехать с ним на склад ТК?
Что думаете? 17.10.18 Обновлено: С самого утра полетел в МРЭО, к экспертам… показал фото. Те в один голос: «нормальный номер, только нужно почистить и нормально сфоткать! Потом пробить по базе» Вобщем я так и сделаю, приеду на склад ТК, почищу, сфоткаю и отправлю фото эксперту и только после подтверждения заберу мотор. После этого сразу в МРЭО, пусть выдадут бумагу что мотор чистый! Мне так спокойней будет!

17 октября 2021 в 01:12 Метки: перебитый номер, змз, 409, криминал

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

рабочий элемент — реостат;
номинальное напряжение, В — 12;
номинальный ток, А — 0,15;
рабочий диапазон, кгс/см 2 – 0–6;
сопротивление при отсутствии давления, Ом — 159–173;
размер посадочной резьбы, в дюймах – ¼.

Конструкция датчика давления ММ358 состоит из:

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

рабочий элемент — диафрагма;
номинальное напряжение, В — 12;
срабатывание при давлении, кгс/см 2 – 0,4–0,8;
размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Покупаете авто с пробегом? Проверьте номер двигателя!

Будьте внимательны при покупке автомобиля с пробегом! А так же при замене двигателя

Двигатель на Газель ЗМЗ 405 ЕВРО-3 (40524.1000400).

Двигатель на Газель ЗМЗ

ДТОЖ и ДТВ ЗМЗ 406 РАЗЛИЧИЕ! ВЫБОР! — ГАЗ 31, 2.3 л., 1998 года на DRIVE2

Начну свой рассказ! Так вот имеем 4 вида датчиков по номерам змз 406 1 42,3828 2 19,3828 3 40,5226 змз 405 4 40,5015

теперь вместе со старым который стоял очень давненько

самое прикольное что на терморезисторе даже есть надписи! вот такие К1019ЧТ1

Сам терморезистор другой формы.

ВЫВОД ДЛЯ СЕБЯ ИСКАТЬ ДАТЧИК 40,5226 ДЛЯ ЗАМЕНЫ ЕСЛИ ЧТО!

А так вообще для чего эта запесь? ВСЕ ЭТО ДЛЯ ТОГО ЧТОБЫ ПЕРЕЙТИ НА ЯНВАРЬ 5.1.2-41 ДАД+ДТВ

У ГАЗелей серии 3302, производимых Горьковским заводом с июля 1994 г. (сегодня – под названием ГАЗель-Бизнес), знак можно поискать между рессорами и кабиной.

ГАЗель 2705

На автомобилях ГАЗ серии 2507, выпускаемых с декабря 1995 г., номер находится на лонжероне справа от мотора, за баллоном. Однако на авто до 2000 г. маркировка наносилась на раму белой краской по трафарету, через несколько лет или исчезала, или закрашивалась. Изредка эта часть кузова покрывалась коррозией, грунтовалась, и знак пропадал.

Согласно правилам по ведению заводской документации, номер должен быть внесен в паспорт ТС, при перерегистрации в ГИБДД его могут потребовать. Вероятно, обозначение рамы в ПТС на самом деле спутано с обозначением кузова («жестянки»), и указывать его в разделе «рама» необоснованно. Номер кузова ГАЗели 2507 находится под капотом с правой стороны либо на водосточном желобе над проемом двери.

Материал подготовлен к публикации М.Ухановым (aka miha, CTTeam) и mgs.

Примечание: здесь и далее перевод из системы СИ в техническую и обратно, где не требуется точность, сделан с погрешностью до 2 %. Энергетические и экономические показатели – по внешней скоростной характеристике (ГОСТ 14846 – 81 ).

МАРКИРОВКА ДВС ЗМЗ.

Для отражения варианта комплектности двигателя, отличной от базовой, применяется условный буквенный код данной комплектности, который расположен на последнем знаке (справа). Условный код комплектности присваивает предприятие-изготовитель (ЗМЗ). Например: « 40620 F» и др. Указательная часть маркировки состоит из восьми знаков (цифр и букв). Первый знак – условный буквенный код года выпуска двигателя (V – 1997 ; W – 1998 ; X – 1999 ; Y‑ 2000 ). Последующие годы будут обозначаться цифрами: 2001 цифрой 1 , 2002 – цифрой 2 и т.д. Второй знак – условный цифровой код сборочного цеха (конвейера), в котором собран двигатель (О, 1 , 2 …). Последующие знаки – порядковый номер двигателя, присвоенный предприятием-изготовителем (ЗМЗ). На незаполненных местах указательной части маркировки выбиты нули. Например: «W 4002774 », где W – – 1998 год; 4 – код сборочного цеха (конвейера); 2774 – номер двигателя. В начале и конце маркировки, а также между ее составными частями выбит разделительный знак – пятиконечная звездочка. Пример маркировки:

Где Находится Номер Двигателя Змз 406

Диагностика и замена датчиков давление масла в двигателях ЗМЗ 405, 406, 409

Мониторинг системы смазки в двигателях ЗМЗ 405, 406 и 409 осуществляется с помощью специальных датчиков давления масла. Если они терпят неудачу, водитель не сможет ответить вовремя возможные неисправности в системе, которая будет угрожать продолжительной работоспособности всего блок питания.

Датчики давления моторного масла и аварийного давления ЗМЗ 405, 406, 409

В системе смазки ZMZ 405, 406 и 409 предусмотрено два отдельных датчика для контроля давления. Один из них фиксирует давление, а другой реагирует на его критическое падение.

Характеристики, конструкция и работа датчика давления масла

Датчик давления масла (DDM) используется для измерения давления масла в системе. Электростанции ЗМЗ используют датчики MM358 со следующими характеристиками:

рабочий элемент — реостат;
номинальное напряжение, В — 12;
номинальный ток, А — 0,15;
рабочий диапазон, кгс / см 2 — 0-6;
сопротивление при отсутствии давления, Ом — 159–173;
Размер нити, в дюймах — ¼.

Конструкция датчика давления MM358 состоит из:

Датчик MM358 работает с манометром, расположенным на приборной панели автомобиля. Он имеет электромеханическую конструкцию, которая реагирует на изменения сопротивления датчика.

Принцип работы MM358 заключается в следующем: когда двигатель не работает, в системе смазки отсутствует давление. Сопротивление датчика, согласно его характеристикам, составляет 159–173 Ом. При запуске блок питания давление повышается, и масло начинает действовать на мембрану, умирая в организме. При сгибании он перемещает рычаг трансмиссии через толкатель, который, в свою очередь, перемещает ползунки реостата вправо, уменьшая сопротивление датчика. Указатель реагирует на это уменьшение, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия аварийного датчика давление масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических значений. Датчики установлены в энергоблоках ЗМЗ 405, 406 и 409 аварийное давление масла типа MM111D или тому подобное, изготовленный под номером детали 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на блокировке и размыкании контактов.

Мониторинг системы смазки в двигателях ЗМЗ 405, 406 и 409 осуществляется с помощью специальных датчиков давления масла. Если они терпят неудачу, водитель не сможет ответить вовремя возможные неисправности в системе, которая будет угрожать продолжительной работоспособности всего блок питания.

Для тебя не подфартило ставилась белоснежной краской на раме.

Что написано в книжках Газель (изд. ЗА РУЛЕМБ 2006 год):

Идентификационный номер шасси выбит снаружи на правом лонжероне рамы в средней части. И примечание: для автомобилей прежних лет выпуска. На части автомобилей на этом месте может быть продублирован VIN

Это на уасе там это гемор неизменный.

А без помощи других его подновлять — вообщем подделка идентификационных номеров, прямо до уголовки.

не существует Газель с фургоном.

то что в птсе номер рамы вероятнее всего по сути — номер кузова, жестянки. На старенькых набит на псевдолонжероне справа от мотора, на новых — наверху где капот прилегает. На газельей раме никогда никакого номера не было в принципе, это не уассс.

Соответственно если глуповатые менты когда-то вписали номер не у ту графу то писать заяву в гаевню, получать визу у начальника и заносить конфигурации в бумаги.

щас проверил на моей старенькой помойке (тоже 98 года, 27057) то же самое — кузов отсутствует зато указан шасси (рама) — тот нумер на лонжероне кузова, не рама. Другими словами это означает что тогда идиотничали не менты а завод.

Паспортные данные автомобиля Газель с двигателем УМЗ-4216

К паспортным данным автомобиля относят идентификационные номера тс (ТС) и идентификационные номера кабины либо цельнометаллического кузова, мотора и шасси.

Идентификационный номер ТС (VIN) нанесен на автомобилях с цельнометаллическим кузовом на внешней панели передка под капотом с правой стороны по ходу движения автомобиля (см. рис. 1.1, вид по стрелке А).

Рис. 1.1. А — место нанесения VIN автомобилей; В — место нанесения идентификационного номера кабины или кузова (автомобили с цельнометаллическими кузовами)

Идентификационный номер ТС (VIN) на автомобилях с платформой наносится на правом лонжероне рамы перед фронтальным кронштейном задней рессоры (рис. 1.2).

Рис. 1.2. Место нанесения VIN автомобилей с платформой и идентификационного номера шасси:

1 — место нанесения идентификационного номера; 2 — фронтальный кронштейн задней рессоры; 3 — лонжерон рамы правый.

В случае установки второго топливного бака VIN наносится меж кронштейнами рессоры на правом лонжероне рамы.

Пример нанесения VIN автомобиля:

Х96 — интернациональный идентификационный код изготовителя,

330200 — индекс автомобиля,

В — код модельного года (В — 2011 г. С — 2012 г.),

0140794 — порядковый номер автомобиля.

— период, равный в среднем календарному году, в течение которого выпускаются авто с схожими конструктивными признаками.

Кузова, кабины, рамы ГАЗ снова можно менять.

Повредили в трагедии автомобиль ГАЗ? Рама лопнула от перегрузок, сгнила кабина либо платформа? Как верно.

Покупаете авто с пробегом? Проверьте номер двигателя!

Будьте внимательны при покупке автомобиля с пробегом! А так же при подмене двигателя

на собственной машине. Провер.

Идентификационный номер кабины или кузова

наносится под капотом на внешней панели передка с левой стороны по ходу движения (см. рис. 1.1, вид по стрелке В).

Пример нанесения номера кузова (кабины):

270500 — индекс кузова либо

0100125 — порядковый номер кузова (кабины).

Идентификационный номер шасси

наносится лишь на автомобилях-шасси, созданных для поставки другим компаниям для производства специзделий. Идентификационный номер шасси бортовых автомобилей наносится на правом лонжероне рамы перед фронтальным кронштейном задней рессоры.

Идентификационный номер шасси автобусов

наносится под капотом на внешней панели передка с правой стороны. Пример нанесения номера шасси:

0102526 — порядковый номер шасси.

Идентификационный номер двигателя

выбит на блоке цилиндров с левой стороны.

Пример нанесения идентификационного номера мотора:

0901271 — порядковый номер мотора.

Вариант комплектации мотора обозначен буквенно-цифровым кодом (два последних знака индекса мотора).

Паспортные данные автомобиля

также указаны на заводской табличке (рис. 1.3), расположенной на задней стойке правой боковины кабины.

Рис. 1.3. Пример заводской таблички с паспортными данными, где: а — номер одобрения типа тс; b — идентификационный номер ТС (автомобиля); с — очень допустимая полная масса автомобиля; d — очень допустимая полная масса автомобиля с прицепом; е — очень допустимая нагрузка на переднюю ось; f — очень допустимая нагрузка на заднюю ось; g — индекс мотора.<

Система управления двигателем ЗМЗ-40524

Микропроцессорная система управления бензиновым двигателем внутреннего сгорания ЗМЗ-40524.10 предназначена:

— для обеспечения оптимальной работы двигателя на всех режимах с учетом топливной экономичности, выбросов токсичных веществ в отработавших газах, пусковых и ездовых качеств автомобиля;

— для автоматизированного контроля технического состояния двигателя и элементов системы управления, ответственных за выполнение норм по токсичности, а также проведения внешней диагностики в соответствии с требованиями EOBD (EuropeanOn-boardDiagnostics — европейская бортовая диагностика).

Читайте также: Москвич 412 (АЗЛК и ИЖ): УЗАМ 412: ГОЛОВКА блока цилиндров (ГБЦ), ремонт, снятие, купить

Особенностью системы управления двигателем ЗМЗ-40524 является:

— применение дроссельного модуля с электродвигателем, позволяющего регулировать положение дроссельной заслонки электронным способом для получения оптимальной смеси и требуемой характеристики протекания крутящего момента на автомобиле;

— применение бессливного топливопровода в сборе с форсунками с рабочим давлением в магистрали (400±8 кПа), для уменьшения испарений паров бензина.

— применение индивидуальных катушек зажигания, для уменьшения уровня помех;

— внедрение системы бортовой европейской диагностики ЕОВВ, контролирующей техническое состояние компонентов системы, ответственных за превышение предельных значений вредных веществ в отработавших газах автомобиля.

Датчики и узлы системы управления, размещенные на двигателе

Датчик синхронизации(положения коленчатого вала двигателя) DG-6K0 261 210 302 Bosch(40904.3847010) или аналогичный, индуктивного типа, размещен на крышке цепи вблизи шкива коленчатого вала.

Формирует электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (60-2 зуба), установленным на шкиве коленчатого вала. Взаимная ориентация диска синхронизации и датчика такова, что момент прохождения осью датчика сбега двадцатого зуба диска синхронизации соответствует нахождению поршня первого и четвертого цилиндров в верхней мертвой точке. Отсчет номера зуба — от пропуска в направлении, противоположном вращению коленчатого вала двигателя.

Датчик предназначен для определения блоком управления углового положения и частоты вращения коленчатого вала двигателя.

Датчик фазы (положения распределительного вала) PG-3,8 0232103048 Bosch(40904.3847000) или аналогичный, на эффекте Холла, размещен на головке цилиндров. Формирует сигнал при взаимодействии магнитного поля датчика с отметчиком (отогнутая пластина), установленном на выпускном распределительном вале.

Момент начала формирования сигнала датчиком фазы, при наличии совпадения сбега первого зуба диска 60-2 с осью датчика синхронизации, свидетельствует о начале такта сжатия в первом цилиндре. Отсчет номера зуба — от пропуска в направлении, противоположном вращению коленчатого вала двигателя (см. датчик положения коленчатого вала).

Датчик фазы предназначен для определения блоком управления фазы рабочего цикла в цилиндрах двигателя.

Дроссельный модуль с электроприводом и датчиком положения дроссельной заслонки ETB TS A2C5 330 30 ф. Siemens (40624.1148090).

Привод — двигатель постоянного тока напряжением бортовой сети, датчик положения заслонки — магниторезистивный (двухканальный).

Примечание: здесь и далее перевод из системы СИ в техническую и обратно, где не требуется точность, сделан с погрешностью до 2%. Энергетические и экономические показатели – по внешней скоростной характеристике (ГОСТ 14846-81).

2. Паспортные данные автомобиля

Идентификационный номер двигателя (на левой стороне блока цилиндров)

Сводная табличка (правый брызговик моторного отсека)

Идентификационный номер автомобиля (передняя панель слева)

Идентификационный номер кузова (передняя панель справа)

Идентификационный номер автомобиля с кузовом седан (задняя панель, под крышкой багажника)

Идентификационный номер автомобиля с кузовом универсал (панель задка, под задней дверью)

Сводная табличка заводских данных

a – места нанесения маркировки идентификационного номера автомобиля;
b – модель (индекс) двигателя;
c – номер комплектации автомобиля.
Идентификационный номер автомобиля содержит следующую информацию:
ХТН – международный идентификационный код изготовителя,
311000 – модель автомобиля,
Y – код года выпуска (Y – 2000 г.),
0000000 – указательная часть идентификационного номера автомобиля.

Идентификационный номер двигателя

1 – базовая модель двигателя,
2 – индекс модификации двигателя,
3 – индекс климатического исполнения двигателя,
4 – код комплектации двигателя,
5 – код года изготовления,
6 – код изготовителя двигателя,
7 – порядковый номер двигателя.

Идентификационный номер блока цилиндров выбит над идентификационным номером двигателя (ЗМЗ-406) или на наклонной площадке под фланец крепления масляного фильтра (ЗМЗ-402).

Где Находится Номер Двигателя Змз 406

Диагностика и замена датчиков давление масла в двигателях ЗМЗ 405, 406, 409

Датчики давления моторного масла и аварийного давления ЗМЗ 405, 406, 409

Характеристики, конструкция и работа датчика давления масла

рабочий элемент — реостат;
номинальное напряжение, В — 12;
номинальный ток, А — 0,15;
рабочий диапазон, кгс / см 2 — 0-6;
сопротивление при отсутствии давления, Ом — 159–173;
Размер нити, в дюймах — ¼.

Конструкция датчика давления MM358 состоит из:

Характеристики, конструкция и принцип действия аварийного датчика давление масла

Паспортные данные

К паспортным данным автомобиля относят идентификационные номера транспортного средства (ТС) или шасси и идентификационные номера цельнометаллического кузова или кабины, двигателя.

Идентификационный номер ТС (VIN) нанесен на автомобилях с цельнометаллическим кузовом на наружной панели передка под капотом с правой стороны по ходу движения автомобиля (см. рис. 1.1, вид по стрелке «А»).

Рис. 1.1. А – место нанесения VIN автомобилей; В – место нанесения идентификационного номера кузова или кабины

Идентификационный номер ТС (VIN) на автомобилях с платформой наносится на правом лонжероне рамы перед передним кронштейном задней рессоры (рис. 1.2)

Рис. 1.2. Место нанесения VIN автомобилей с платформой или идентификационного номера шасси:

1 – место нанесения идентификационного номера; 2 – передний кронштейн задней рессоры; 3 – лонжерон рамы правый

Пример нанесения VIN автомобиля: Х96221710 В0442069, где:

Х96 – международный идентификационный код изготовителя;

221710 – индекс автомобиля;

В – код модельного года (В — 2011 г., С — 2012 г.);

0442069 – порядковый номер автомобиля.

Модельный год – период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.

Идентификационный номер кузова или кабины наносится под капотом на наружной панели передка с левой стороны по ходу движения (см. рис. 1.1, вид по стрелке «В»).

Пример нанесения номера кузова (кабины): 221710В0214476, где:

0214476 – порядковый номер кузова (кабины).

Идентификационный номер шасси наносится только на автомобилях (шасси), предназначенных для поставки другим предприятиям для изготовления специзделий. Идентификационный номер шасси бортовых автомобилей наносится на правом лонжероне рамы перед передним кронштейном задней рессоры. Идентификационный номер шасси автомобилей с цельнометаллическим кузовом наносится под капотом на наружной панели передка с правой стороны.

Пример нанесения номера шасси: 231000В0102526, где:

0102526 – порядковый номер шасси.

Идентификационный номер двигателя выбит на блоке цилиндров с левой стороны.

Пример нанесения идентификационного номера двигателя: 4216СР В0801271, где:

0801271 – порядковый номер двигателя.

Вариант комплектации двигателя обозначен буквенно-цифровым кодом (два последних знака индекса двигателя).

Паспортные данные автомобиля также указаны на заводской табличке (рис. 1.3), расположенной на задней стойке правой боковины кабины.

Рис. 1.3. Пример заводской таблички с паспортными данными, где:

а – номер одобрения типа транспортного средства;

b – идентификационный номер ТС (автомобиля);

с – максимально допустимая полная масса автомобиля;

d – максимально допустимая полная масса автомобиля с прицепом;

е – максимально допустимая нагрузка на переднюю ось;

f – максимально допустимая нагрузка на заднюю ось;

Рядом с заводской табличкой на автомобиле установлена специальная табличка, на которой приведена информация о международных сертификатах (официальных утверждениях), распространяющихся на все семейство (модификации) автомобилей данной категории.

Список международных сертификатов, распространенных на Ваш автомобиль, приведен в сервисной книжке.

Где Находится Номер Рамы На Газели Фото

Номер рамы у Газели?

Для тебя не подфартило ставилась белоснежной краской на раме.

Что написано в книжках Газель (изд. ЗА РУЛЕМБ 2006 год):

Идентификационный номер шасси выбит снаружи на правом лонжероне рамы в средней части. И примечание: для автомобилей прежних лет выпуска. На части автомобилей на этом месте может быть продублирован VIN

А без помощи других его подновлять — вообщем подделка идентификационных номеров, прямо до уголовки, не существует Газель с фургоном, то что в птсе номер рамы вероятнее всего по сути — номер кузова, жестянки. На старенькых набит на псевдолонжероне справа от мотора, на новых — наверху где капот прилегает. На газельей раме никогда никакого номера не было в принципе, это не уассс.

Соответственно если глуповатые менты когда-то вписали номер не у ту графу то писать заяву в гаевню, получать визу у начальника и заносить конфигурации в бумаги.

Щас проверил на моей старенькой помойке (тоже 98 года, 27057) то же самое — кузов отсутствует зато указан шасси (рама) — тот нумер на лонжероне кузова, не рама. То есть это значит что тогда идиотничали не менты а завод.

Паспортные данные автомобиля Газель с двигателем УМЗ-4216

К паспортным данным автомобиля относят идентификационные номера транспортного средства (ТС) и идентификационные номера кабины или цельнометаллического кузова, двигателя и шасси.

Читайте также: Как сделать плуг для минитрактора своими руками, сравнение цены на самодельный и заводской

Идентификационный номер ТС (VIN) нанесен на автомобилях с цельнометаллическим кузовом на наружной панели передка под капотом с правой стороны по ходу движения автомобиля (см. рис. 1.1, вид по стрелке А).

Идентификационный номер ТС (VIN) на автомобилях с платформой наносится на правом лонжероне рамы перед передним кронштейном задней рессоры (рис. 1.2).

Рис. 1.2. Место нанесения VIN автомобилей с платформой и идентификационного номера шасси:

1 — место нанесения идентификационного номера; 2 — передний кронштейн задней рессоры; 3 — лонжерон рамы правый.

В случае установки второго топливного бака VIN наносится между кронштейнами рессоры на правом лонжероне рамы.

Пример нанесения VIN автомобиля:

Х96330200 ВО 140794, где
Х96 — международный идентификационный код изготовителя,
330200 — индекс автомобиля,
В — код модельного года (В — 2011 г. С — 2012 г.),
0140794 — порядковый номер автомобиля.

— период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.

Кузова, кабины, рамы ГАЗ снова можно менять.

Повредили в аварии автомобиль ГАЗ? Рама

лопнула от перегрузок, сгнила кабина или платформа? Как правильно.

Эксплуатация и обслуживание двигателя ЗМЗ-406 на автомобилях ГАЗель

Двигатель ГАЗель 406 — это механизм, который необходим для преобразования энергии в механическую работу.

Особенности устройства и характеристик

Конструкция этой модели силового агрегата включает в себя такие элементы и механизмы, как:

система охлаждения;
топливная система;
вал распределительного типа;
крышка клапанов;
выпускной и впускной вал, через которые проходят газы;
выхлопное отверстие;
головка цилиндрических элементов;
маслосборник;
поршневая часть и электрооборудование;
генераторная установка и ремень генератора.

Среди особенностей конструкции можно выделить наличие гидравлических натяжителей у приводных валов, распределительные устройства, оборудованные гидравлическими толкателями, электрический стартер, который помогает завести мотор даже при низких температурах.

Технические характеристики двигателя:

Средний расход бензина	15 л на 100 км
Количество тактов	4
Диаметр цилиндрических элементов	90 мм
Степень сжатия	9,3
Мощность мотора	110 л. с.
Международная экологическая норма	Евро-3
Количество клапанов	16
Рабочий объем	2,3 л

Система охлаждения

Система охлаждения необходима для понижения температуры смазочной жидкости, для охлаждения воздушного потока, который циркулирует в турбонаддуве.

На этом силовом агрегате установлена система жидкостного типа, которая отводит от мотора тепло при помощи потока жидкости, проходящей по всем деталям и механизмам.

Схема системы охлаждения двигателя включает в себя:

отводящий шланг радиаторной части;
защитный кожух вентилятора;
подводящий шланг;
корпус термостата;
штуцер выпускного клапана;
расширительный бак;
радиатор охлаждения двигателя и пароотводящий шланг.

Топливная система

Конструкция топливной системы включает в себя следующие элементы:

дроссельный узел;
клапан гравитационного типа;
обратный клапан;
адсорбер;
диагностический штуцер;
топливную рампу;
механизм, регулирующий уровень давления топливной жидкости;
сливной провод;
предохранительный клапан;
заливную трубу;
насосный элемент;
фильтрующий механизм.

Из топливного бака бензин переходит в подающую магистраль, которая ведет к фильтрующему механизму. После этого топливо попадает на корпус регулятора давления, а затем на топливную рампу. Бензин растекается по всем форсункам, где начинается непосредственный впрыск топливной жидкости в проходящий воздушный поток.

Где номер двигателя

Номер расположен на блоке силового агрегата, ниже водяного насосного элемента на специальном выступе.
