Как собрать ветрогенератор своими руками из стиральной машины
Ветряк своими руками из стиральной машины — это дешевый способ сборки устройства. Он будет стоить около 3-4 тысяч рублей, и в то же время его легко собрать и отремонтировать при необходимости.
Ветряная турбина — набор механических устройств, подключенных к альтернативному источнику энергии, которые с помощью лопастей преобразуют кинетическую энергию ветра в механическую энергию, а затем в электричество.
Ветряная турбина является альтернативным источником энергии для семейного дома.
Скорости ветра в 4 м/с достаточно для электроснабжения частных домов:
- 0,15-0,2 кВт для основных нужд: Освещение комнаты, телевизор,
- 1-5 кВт для основных бытовых приборов (холодильник, стиральная машина, компьютер, утюг и т.д.) и освещения,
- 20 кВт для электроснабжения всего дома, включая отопление.
Подумайте о том, как следует проводить переналадку. Это невозможно сделать с помощью пальцев, так как вы не сможете создать необходимое количество оборотов. Рекомендуется использовать электродрель или шуруповерт.
Ветряная мельница своими руками из стиральной машины — инструкция по сборке Все свободное пространство между оставленными магнитами тщательно заполняется холодным припоем, предварительно вылепленным руками до консистенции пластилина. Спрашивайте, я буду с вами на связи!
Самодельный бензогенератор из двигателя стиральной машины и триммера (17 фото)
- Главная передача 5 установлена на мачте 7,
- арматурные стержни C приварены по окружности,
- подшипники с шестернями B установлены на якоре,
- маленькая шестерня A соприкасается с шестерней B,
- шестерни B находятся в контакте с зубьями корпуса редуктора 11.
Внимание! Чтобы ветряная турбина работала как можно эффективнее, необходимо сразу же проверить место установки. Идеальное место открыто.
Преимущества самодельного ветрогенератора
Кроме того, самодельные ветряные турбины имеют ряд важных преимуществ, которые не очевидны на первый взгляд, но которые значительно облегчают эксплуатацию и продлевают срок службы турбины:
- Высокая простота обслуживания. Те, кто построил сложное устройство своими руками, не имеют проблем с ремонтом, настройкой или изменением конструкции.
- Возможность изменения рабочих параметров. Созданное устройство не отвечает потребностям пользователей? Причины очевидны для производителя: он может в любой момент изменить характеристики устройства, добавив необходимые элементы или компоненты.
- Срок службы импровизированного подразделения практически неограничен. Любой компонент, отслуживший свой срок, при необходимости может быть заменен на более новый или прочный. В любом случае, система, которая постоянно модернизируется и обновляется, прослужит столько, сколько нужно ее владельцу.
Что можно собрать?
Многое зависит от типа и класса электродвигателя, который является отправной точкой.
Если это старая модель двигателя из Советского Союза, то, скорее всего, это асинхронный двигатель с двумя фазами, который не особенно мощный, но надежный. Такой двигатель можно приспособить ко многим импровизированным устройствам, которые могут быть использованы в повседневной жизни.
Другой тип двигателя, встречающийся в старых стиральных машинах, — это двигатель с коммутатором. Эти двигатели могут работать как на постоянном, так и на переменном токе. Несколько высокоскоростных моделей, которые могут работать со скоростью до 15 000 оборотов в минуту. Скорость можно регулировать с помощью дополнительных устройств.

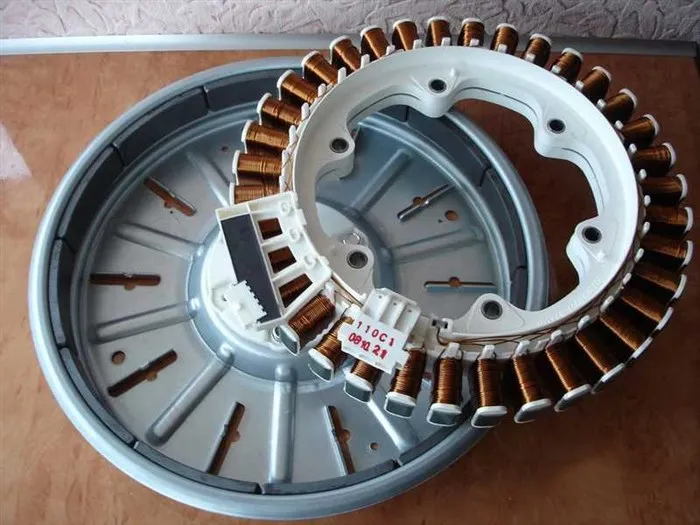

Третий тип двигателя называется двигателем с прямым приводом. Это современная группа электродвигателей, которые не являются стандартными по своим характеристикам. Но оценки у них стандартные.
Двигатели также доступны в односкоростном или двухскоростном исполнении. Эти версии имеют строгие характеристики скорости: 350 и 2800 об/мин.
Современные инверторные двигатели редко встречаются на свалках, но существует достаточно многообещающих концепций вентиляторов, чтобы построить что-то очень полезное для семьи, да еще и с электронным управлением.
А вот неполный список устройств, которые с большой вероятностью можно сделать своими руками на основе электродвигателя, работающего от стиральной машины:
- генератор,
- кофемолка,
- фрезерный станок,
- перфорационная машина,
- измельчитель,
- электрический велосипед,
- бетоносмеситель,
- электрическая пила,
- съемник,
- компрессор.
Мотор стиральной машины: использование мотора в домашних условиях. Как собрать генератор из электродвигателя своими руками?
Основой будущей конструкции является электродвигатель стиральной машины мощностью не менее 1,5 кВт. Мы говорим здесь о функциональной конструкции, а не о перегоревшем двигателе. Также требуется:
Генератор из двигателя стиральной машины своими руками Те, кто собрал сложное устройство своими руками, могут не иметь проблем с ремонтом, регулировкой или изменением конструкции. Спрашивайте, я свободен!
Ветряная турбина — набор механических устройств, подключенных к альтернативному источнику энергии, которые с помощью лопастей преобразуют кинетическую энергию ветра в механическую энергию, а затем в электричество.
Как превратить мотор от стиралки в генератор 220 В

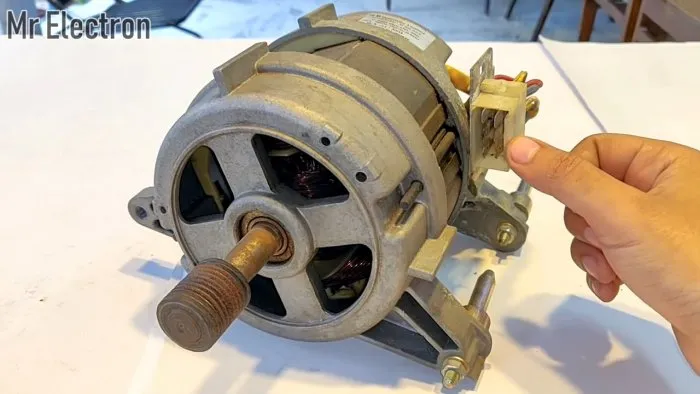

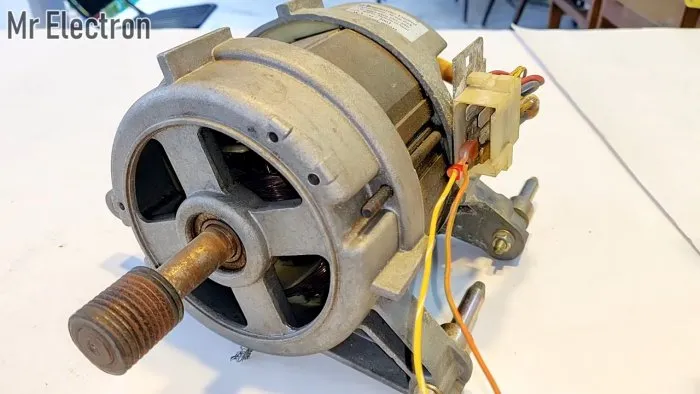

Электродвигатель стиральной машины очень легко найти, потому что он редко ломается по сравнению с другими компонентами, а сами машины оказываются на свалках повсеместно. Материал очень ценен для самодельщиков, учитывая, сколько простых машин можно из него построить. Этот двигатель, безусловно, может работать в качестве генератора. Однако, к сожалению, он не может вырабатывать энергию, поскольку не имеет постоянных магнитов для создания электромагнитного напряжения в своих обмотках.
Как запустить двигатель от стиральной машины в роли генератора на 220 В

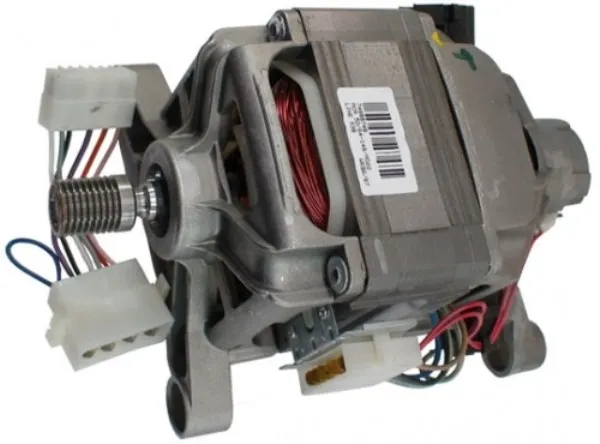

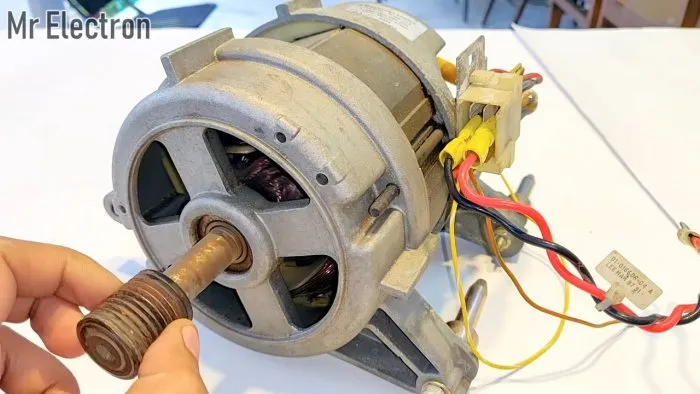

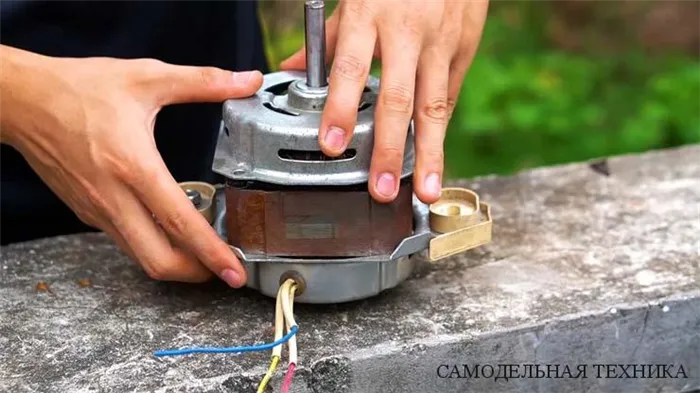

Двигатель стиральной машины имеет классическую структуру электродвигателя и коллектора. Он может работать с постоянным и переменным током. Смысл в том, чтобы проверить его. Обычно двигатель стиральной машины имеет 6 выходов на клеммной колодке: первая пара сверху — это выходы датчика тахометра для контроля скорости — они нам не понадобятся. Вторые два посередине — это провода обмотки статора. Третья снизу пара — это провода ротора.

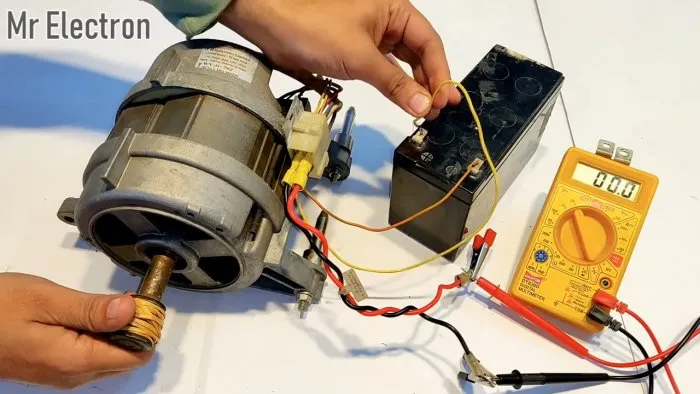

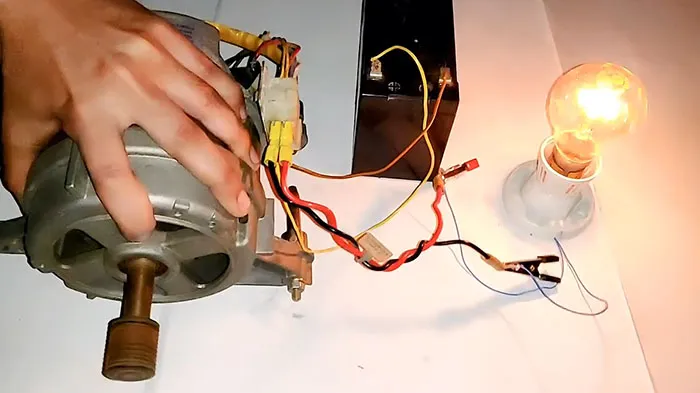

Для того чтобы двигатель вырабатывал электроэнергию, необходимо подать напряжение на ротор. Это создает магнитное поле в роторе, которое, в свою очередь, создает ЭДС в обмотке статора при ее вращении. Подсоедините провода к ротору, к которому позже будет подключен источник питания.

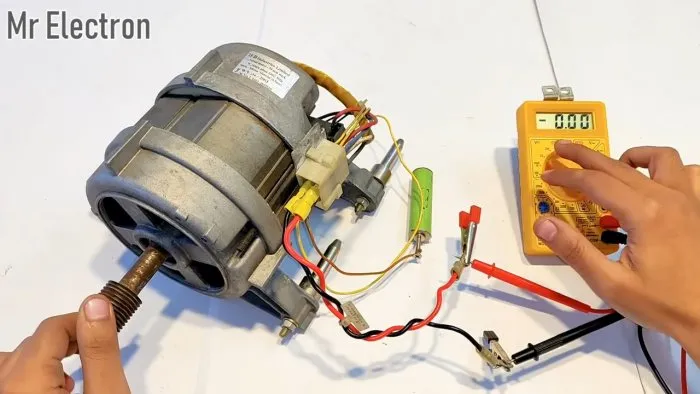

В результате мультиметр покажет ноль вольт, что вполне понятно. Подключите блок питания. Это литий-ионная батарея напряжением 3,7 В. Снова поворачиваем вал вручную.

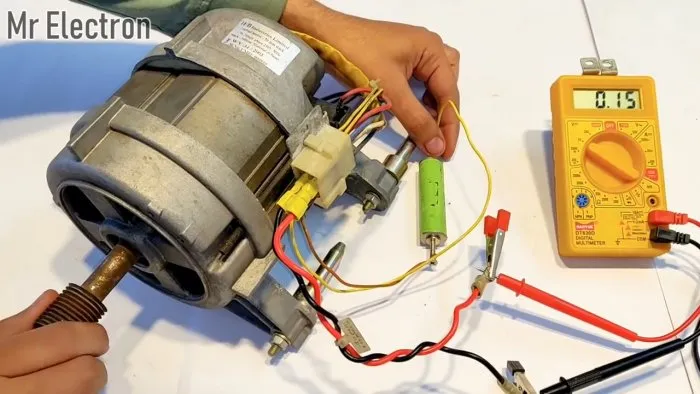

Мультиметр показывает значение, означающее, что ток вырабатывается. Замените батарею 3,7 В на батарею 12 В. Поверните его вручную.

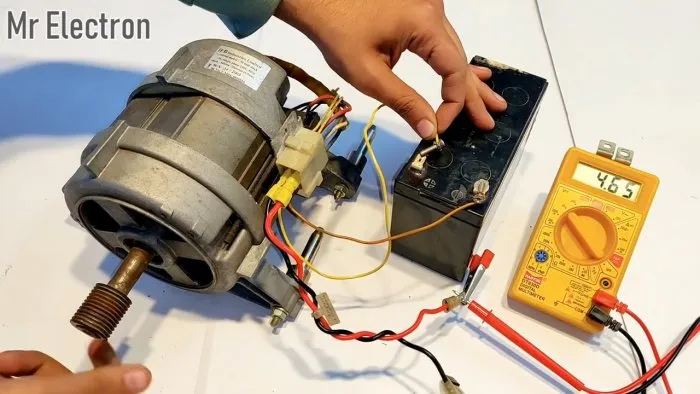

Результат: напряжение увеличивается. Чтобы создать больший крутящий момент в зависимости от рабочей скорости двигателя, обмотайте лебедку вокруг шкива.

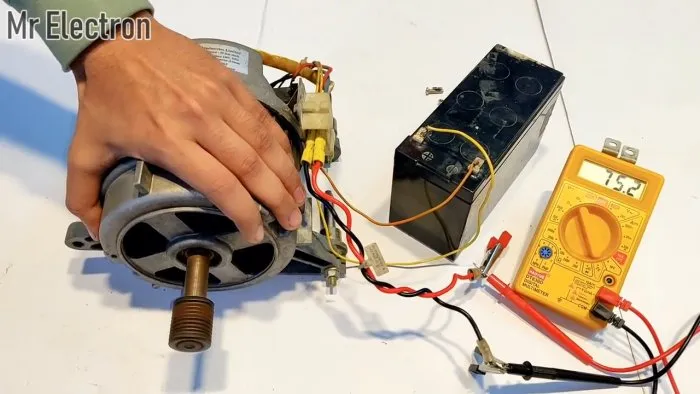

Хотя мультиметр показывает 75 В, фактическое напряжение выше, так как электронный прибор имеет задержку и не может измерять мгновенные скачки напряжения. Чтобы понять это, подключим лампочку к напряжению 220 В. Таким же образом мы сматываем и тянем лебедку.
Заключение
Двигатель стиральной машины хорошо работает в качестве генератора напряжения, но его трудно где-либо «разместить», поскольку он генерирует постоянный ток, требует высоких оборотов, нуждается в дополнительном питании для работы и должен быть каким-то образом отключен в случае отключения электроэнергии. Но есть и преимущества: вы можете легко управлять выходным током, регулируя ток в цепи ротора, отсутствие магнитного залипания, малые размеры по сравнению с генераторами на постоянных магнитах.
Подумайте о том, как следует проводить переналадку. Это невозможно сделать с помощью пальцев, так как вы не сможете создать необходимое количество оборотов. Рекомендуется использовать электродрель или шуруповерт.
Как проверить генератор
Что вы должны попробовать:
- Контроллер,
- тестер,
- выпрямитель,
- аккумулятор.

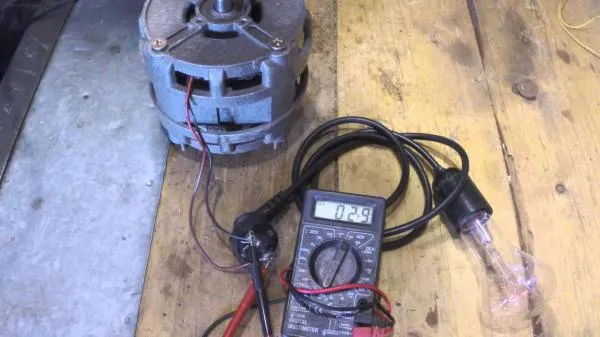

Используя мультиметр, найдите два провода, идущие к рабочей обмотке, они должны иметь одинаковое сопротивление. Обрежьте оставшиеся провода, так как они не нужны.
Теперь подключите провода рабочей обмотки к выпрямителю. Последний соединен с блоком управления, который, в свою очередь, соединен с аккумулятором. Чтобы проверить, какой ток подает генератор, подключите датчик мультиметра (в режиме вольтметра) к аккумулятору.

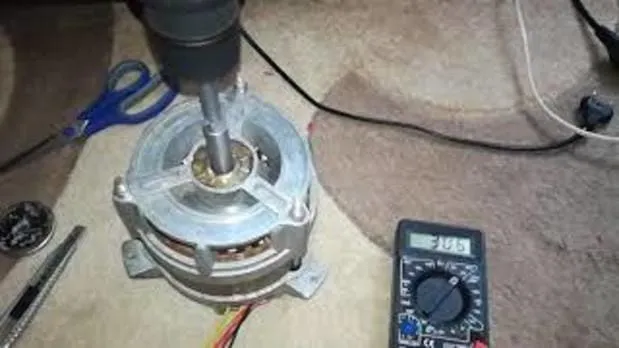

Проверните генератор с помощью дрели или отвертки со скоростью 800-1000 оборотов в минуту. Если мультиметр показывает 200-300 вольт, это отличный результат. Если напряжение низкое, вероятно, магниты установлены неравномерно.
Варианты использования
Теперь, когда у вас есть генератор, что дальше?
- Установив генератор переменного тока на бензопилу, вы получите небольшую электростанцию. Его мощности достаточно для освещения двух небольших комнат, работы компьютера и телевизора.
- Подключите его к водяной турбине, которую можно установить в водопаде дома или в быстротекущем ручье.
Или вы можете установить ветряную турбину для выработки механической энергии, которую можно преобразовать в электричество. Можно использовать асинхронный двигатель или коллекторный генератор. Это безопасный альтернативный источник электроэнергии, который запускается при скорости ветра 2-3 м/с. Максимальная эффективность может быть достигнута при скорости 9-10 м/с.
Для бытового использования, однако, достаточно скорости ветра 4 м/с, тогда у вас есть:
- При мощности 0,15-0,20 кВт можно освещать комнаты и смотреть телевизор.
- На 1-5 кВт можно подключить компьютер, стиральную машину и холодильник.
- При мощности 20 кВт можно даже запустить отопление.
Рекомендуется устанавливать ветряную турбину с тремя лопастями, так как она считается наиболее эффективной. Для установки необходим прочный железный стержень — он служит опорой. На нем смонтированы генератор, ротор и лопасти. Он также должен иметь кожух для защиты генератора от плохих погодных условий.
Подвижная часть ветряной турбины крепится на шарнирах. Затем мачта закрепляется, чтобы вся конструкция была устойчивой. От мачты к генератору прокладывается кабель, другой конец которого подключается к распределительной панели. Затем подключаются контроллер, аккумулятор и инвертор.
Подробнее о том, как сделать ветряк из стиральной машины, читайте в следующей статье.
Присоедините пару рабочих проводов к подготовленному блоку, остальные обрежьте. Подключите провода к контроллеру заряда через подъемное устройство, а затем к батарее. Подключите мультиметр к клеммам аккумулятора — генератор готов к проверке.
Возможности применения
Поэтому нам удалось построить свой собственный генератор. По самым скромным подсчетам, экономия составит более 4 000 рублей. Ведь в коммерческой сети он стоит от 6 000, а вам придется потратиться только на покупку магнитов (1 200-1 400 рублей). Диапазон использования устройства, выдающего до 2 киловатт мощности, зависит от ваших идей и желаний. Вы можете осветить загородный дом, подключив его к двигателю мотоцикла или бензопилы.
Подключите ветряную или водяную турбину, чтобы создать водопад или быстрое течение на своем участке. Преимущества очевидны!
При выполнении этой операции важно быть точным и аккуратным. Ошибки приведут либо к сложному (или невозможному) повороту, либо к снижению производительности из-за слишком большого расстояния.
Особенности сборки своими руками
Помимо генератора переменного тока, для установки требуются и другие компоненты:
- Рабочее колесо
- Мачта
- мачта гребного винта поворачивается вокруг вертикальной оси для адаптации к ветру
Эти узлы могут быть изготовлены из имеющихся в продаже материалов, доступных мастеру. Некоторые из них требуют определенной степени мастерства (например, вал вращения для вертикальной оси лучше всего изготовить у токаря). Крыльчатка и ступица обычно собираются самостоятельно с использованием 16-дюймовой оранжевой внешней дренажной трубки. Шаблоны для конструирования лопастей доступны в Интернете, поэтому вам не придется заботиться о них отдельно.
Высота мачты должна обеспечивать максимальную эффективность использования энергии ветра. Рекомендуется выбрать возвышенное место, например, на холме, скалистом выступе или другом подходящем здании. Рекомендуется заранее выяснить, существуют ли какие-либо ограничения на высоту мачт в данной местности, чтобы избежать штрафов.
Испытания самодельного устройства
Создание генератора из двигателя стиральной машины завершено, теперь осталось только испытать его. Для проведения теста вам понадобятся:
- выпрямитель,
- мультиметр,
- регулятор заряда,
- аккумулятор мотоцикла,
- самодельный электрогенератор.
Подумайте о том, как следует проводить переналадку. Это невозможно сделать с помощью пальцев, так как вы не сможете создать необходимое количество оборотов. Рекомендуется использовать электродрель или шуруповерт.
Присоедините пару рабочих проводов к подготовленному блоку, остальные обрежьте. Подключите провода к контроллеру заряда через подъемное устройство, а затем к батарее. Подключите мультиметр к клеммам аккумулятора — генератор готов к проверке.
Поместите шкив генератора в патрон электроинструмента, который будет использоваться для вращения генератора, и дайте ему вращаться со скоростью 800-1000 об/мин. В результате должно получиться 270 вольт при умеренной сварке магнитов, что вполне приемлемо.
Тестирование
Ток, вырабатываемый генератором переменного тока, который производится коллекторным двигателем, поступает в аккумулятор. Он подключается к контроллеру заряда и устройству. Инвертор используется для преобразования постоянного напряжения из сети в переменное напряжение для питания бытовых приборов. Чтобы определить, обеспечивает ли ваш прибор требуемые 220 вольт и 50 герц, необходимо провести тест.
Читайте также: Мешки для стирки: преимущества и инструкции по стирке одежды с помощью специальных мешков (110 фото и видео).
- 110 фотографий, 110 советов и как их использовать,
- выпрямитель,
- Контроллер,
- Испытатель.
С помощью амперметра определите два провода обмотки двигателя, которые активны после повторного включения. Отрежьте старые.
Подключите контакты тестера к выпрямителю. И последний — к клеммам аккумулятора.
Подключите дрель с адаптером к ротору и включите его на 1000 об/мин. Измерьте напряжение на входе аккумулятора с помощью тестера. Если все было сделано и собрано правильно, достигается нужное напряжение — 220 вольт.
Это важно: Определите местоположение обмотки с помощью пайки. Если он высокий, выход генератора низкий.
Большинство современных моделей оснащены тремя лопастями для повышения эффективности и запускаются при достижении скорости ветра не менее 2-3 м/с.
Готовимся к изготовлению генератора
Если вы решили «запереть» свой самодельный генератор, «прицепив» к нему мотор стиральной машины, лучше сразу отбросить иллюзии, потому что «по-быстрому» ничего не получится. Есть три основные проблемы, которые необходимо решить в первую очередь:
- как частично извлечь сердечник старого работающего двигателя из стиральной машины и подготовить пазы для магнитов,
- где купить неодимовые магниты для ротора генератора,
- как сделать шаблон для крепления магнитов.
Процесс изготовления бензогенератора

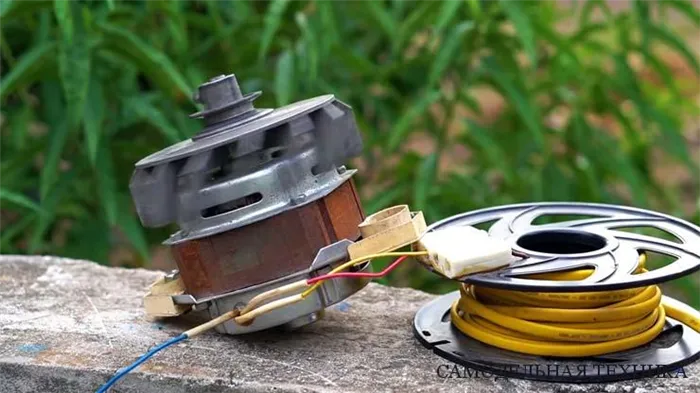

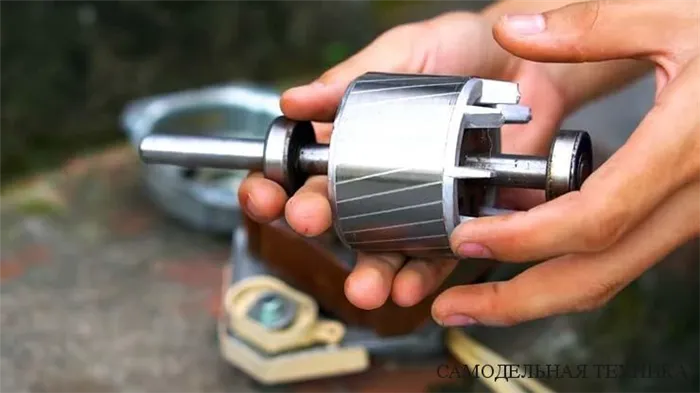

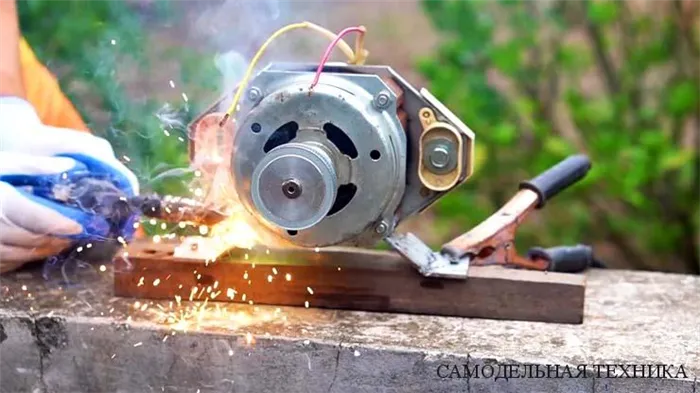

Чтобы собрать генератор, сначала необходимо снять ротор с двигателя, работающего от стиральной машины.
Якорь должен быть заземлен путем уменьшения его диаметра. Для этого вал зажимается в сверлильном станке, а сердцевина шлифуется на токарном станке с подковообразным кругом. На токарном станке это еще проще.

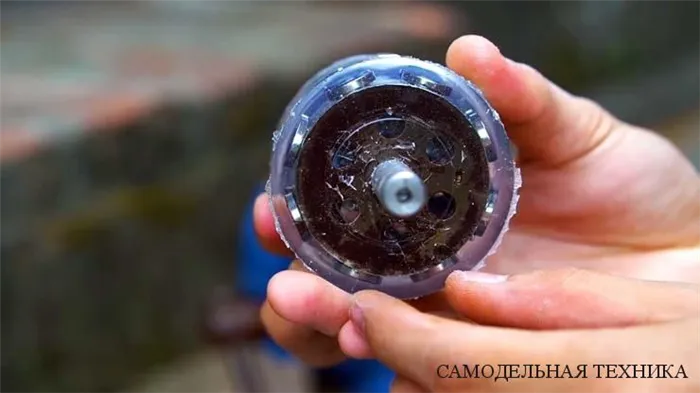

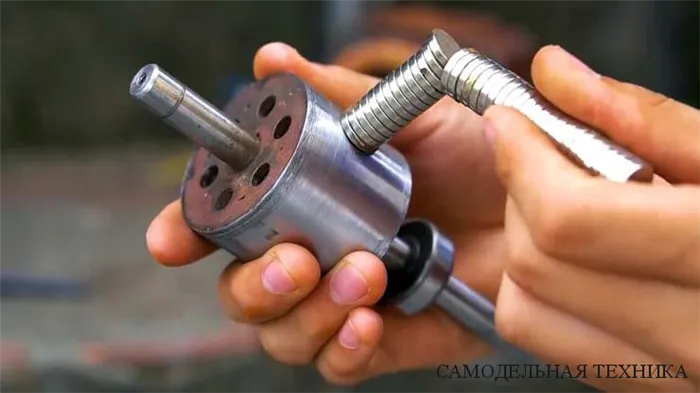

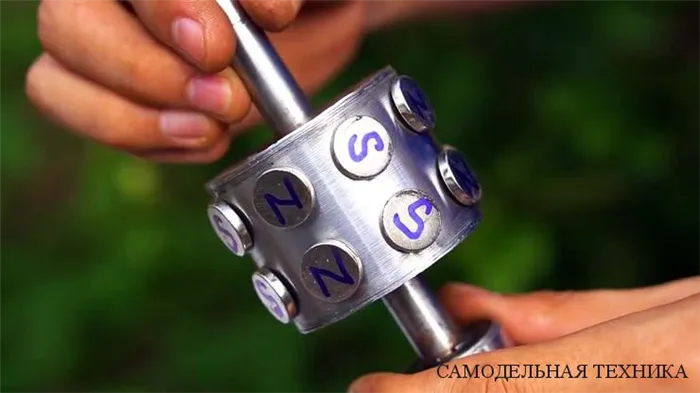

На заземленном якоре необходимо прикрепить 2 неодимовых магнита в 8 рядов каждый. Полярность соседних пар должна быть чередующейся.
Теперь магниты должны быть закреплены смолой. Для этого на арматуру устанавливается опалубка из компакт-диска и куска пластиковой трубы. Это можно приклеить с помощью горячего клея. Затем заливается смола.

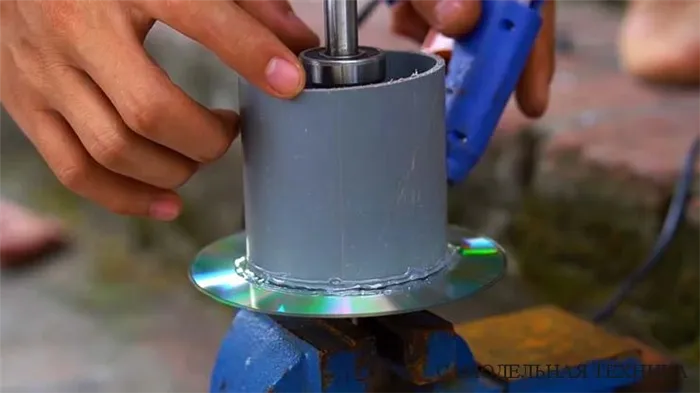

Изготовление формы для заливки эпоксидного материала
После затвердевания смолы вырезается форма. Затем якорь затачивается для выравнивания. Наконец, он должен без проблем поместиться в статор двигателя.
Двигатель собирается с уже установленным ротором. Теперь следует использовать мультиметр для определения рабочей обмотки, так как при вращении генератора от нее можно получить 220 В. В данном случае это желтые и красные ядра. Синий сердечник обмотки стартера не требуется.
Опоры приварены к генератору. Затем он прикручивается к печатной плате. Бензиновый двигатель должен быть прикреплен сбоку, также можно использовать двигатель от мотокосы.

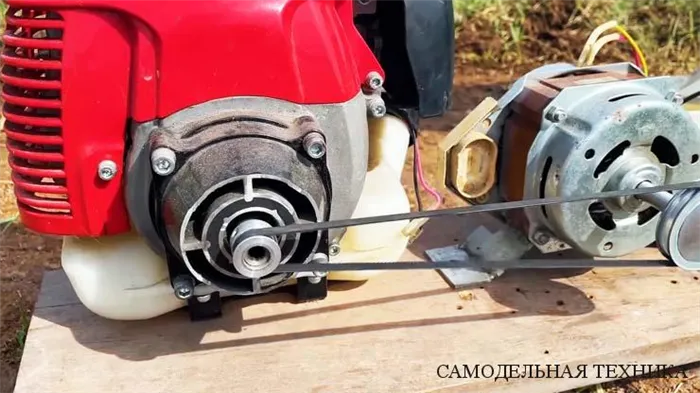

На валу генератора и валу двигателя должен быть установлен шкив и закреплен ремень.

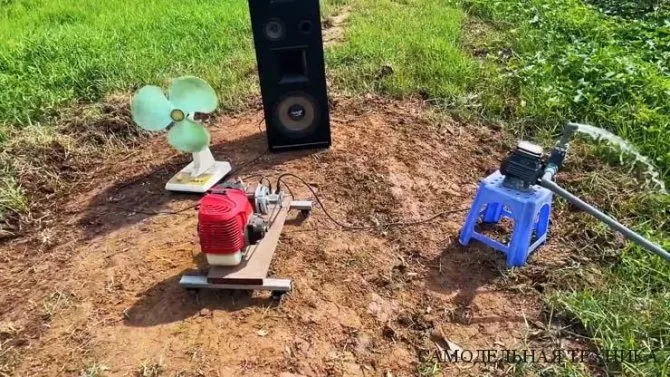

Когда вы запускаете бензиновый двигатель, включается генератор, и вы получаете 220 В. Частота тока не такая постоянная, как в обычной сети, поэтому чувствительные устройства не следует подключать без стабилизатора напряжения. Однако такой генератор может также питать электроинструмент, водяной насос, лампу и т.д.
В этом видео также показано, как построить бензиновый генератор:
Интересные самоделки на нашем сайте
- Самодельный автомобиль для пляжа (25 фото).
- Самодельный станок для шлифования (20 фото)
- Самодельный токарный станок по дереву (24 фото и…
- Самодельный скутер с двигателем Lifan 6,5 л.с.
- Самодельный автомобиль с футуристическим дизайном и…
- Мини-велосипед своими руками: Фотография и описание конструкции
- Кухня для чайника своими руками из ломтиков (10 фото)
- Багги ручной работы на ленивом квадроцикле (21 фото)
- Прессуют опилки руками: Фото, видео и описание
- Гусеничный внедорожник «Крокодил» своими руками: Фото, …
- Импровизированный автомобиль Волга с полным приводом 4х4: фото и …
Нужно ли браться за изготовление ветряка?
На вопрос, нужна ли ветряная турбина или нет, каждый должен ответить для себя сам. Но если вопрос стоит остро и единственная дилемма — купить или построить ветряную турбину, мы дадим вам конкретную информацию. Китайская сборка ветряка «со всеми прибамбасами» и установка (что называется «под ключ») обойдется вам в 75 000 рублей, и это до кризисных цен. Ветряк из стиральной машины, сделанный своими руками, обойдется в среднем в 3500 рублей (может быть немного дороже, если есть «груз» металлолома). Как говорится, почувствуйте разницу.
Конечно, дело не только в деньгах, для «доводки» самодельного ветряка нужно много времени, смекалки и «хороших рук», но в целом результат того стоит, ведь в итоге вы получаете стабильное устройство мощностью 2,5 кВт. Этого достаточно, чтобы электрифицировать хотя бы небольшой коттедж. Наша ветряная турбина обеспечивает освещение двух комнат коттеджа, для компьютера и небольшого портативного телевизора.
Внимание! Чтобы ветряная турбина работала как можно эффективнее, необходимо сразу же проверить место установки. Идеальное место открыто.
Для двигателей старого поколения необходимо определить пары электрических проводников статора и коллектора (это можно сделать и визуально) и измерить их сопротивление с помощью испытательного прибора. Таким образом можно определить рабочую обмотку и обмотку возбуждения в каждой паре и обозначить их каким-либо образом.
Устройство и особенности использования ветряка
Ветрогенераторы редко используются в качестве основного источника энергии, но они идеально подходят в качестве дополнительного или альтернативного источника.
Они являются хорошим решением для загородных домов и частных резиденций в районах, где часто возникают проблемы с электроснабжением.
Строительство ветряной турбины из старых бытовых приборов и металлолома — это реальное действие по защите нашей планеты. Отходы являются такой же большой экологической проблемой, как и загрязнение, вызванное углеводородами.

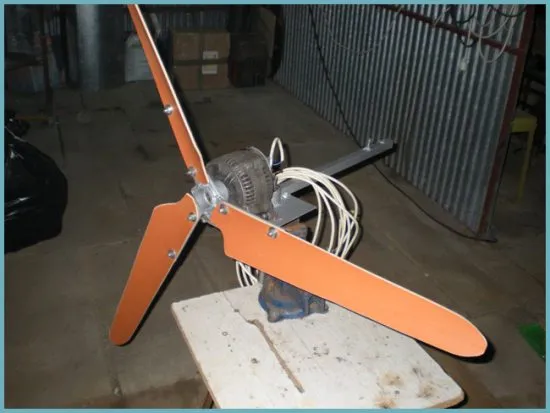

Самодельный ветряк, сделанный из отвертки, автомобильного генератора или стиральной машины, в буквальном смысле стоит всего несколько центов, но экономит много денег на счетах за электричество.
Это хороший вариант для взыскательных домовладельцев, которые не хотят тратить слишком много денег и готовы приложить некоторые усилия для сокращения расходов.
Нередко для создания ветряных турбин своими руками используются автомобильные генераторы. Они не столь привлекательны, как промышленные генераторы, но вполне функциональны и покрывают часть энергетических потребностей.
Типичная ветровая турбина состоит из различных механических устройств, задачей которых является преобразование кинетической энергии ветра в механическую, а затем в электрическую энергию. Статью о ветряных турбинах и о том, как они работают, можно найти здесь.
Большинство современных моделей оснащены тремя лопастями для повышения эффективности и запускаются при достижении скорости ветра не менее 2-3 м/с.
Скорость ветра является критическим параметром, который напрямую влияет на выходную мощность турбины.
В технической документации на промышленные ветровые турбины всегда указывается номинальная скорость ветра, при которой турбина работает с максимальной эффективностью. Обычно это значение составляет 9-10 м/с.
Основными преимуществами энергии ветра являются ее возобновляемость и неисчерпаемость. Люди давно изобрели различные устройства, чтобы рационально использовать природные стихии, и ветряная турбина — одна из успешных попыток использовать ветер.
Кроме того, действует ограничение скорости ветра в 25 м/с. При этих значениях эффективность ветровой турбины уже значительно снижается при изменении положения лопастей турбины. Если речь идет о ветряной турбине, изготовленной самостоятельно, то определить ее технические характеристики достаточно сложно.
Имеет смысл использовать средние значения и рассчитать количество энергии, необходимое для удовлетворения основных потребностей.
Однако, если вам необходимо построить самодельный ветряк на 220 В, рекомендуем ознакомиться с подробной инструкцией по строительству.
Как сделать ветрогенератор своими руками
Для сборки этого устройства в домашних условиях вам понадобятся:
- Детальное знание электротехники,
- Источник питания. Знание электротехники.
- Безопасное место для установки прибора. Отдельные бытовые приборы могут весить от 200 до 800 фунтов.
- Нодимовые магниты. Этот класс магнитов обладает большей емкостью,
Различные типы форм. Прямоугольные или круглые формы лучше всего подходят для нашего применения.
- Провода подходящего сечения,
- Материалы для монтажа рамы и самой ветряной турбины.
Как описано выше, существует множество вариантов дизайна. Размер и способ соединения компонентов определяют шум, производимый турбиной. Если вы не хотите беспокоить соседей, следует заранее обсудить этот вопрос, поскольку некоторые турбины довольно шумные, как, например, ветряк ручной работы, показанный на видео ниже.
После того как вы сделали все приготовления, необходимо выбрать источник питания, который соответствует вашим потребностям. Если ваши средства ограничены, есть два варианта:
- Автомобильный генератор,
- Асинхронный двигатель от стиральной машины.
Каждый вариант имеет свои преимущества и недостатки.
Стабилизатор напряжения 220 В для домашнего использования: какой прибор выбрать? В этой статье мы подробно рассмотрим, для чего нужно это оборудование, виды, системы подключения, средние цены и технические характеристики, как сделать его самостоятельно.
Вариант ветрогенератора из стиральной машины своими руками
Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов — довольно трудоемкий процесс, требующий определенных навыков.
Пример расположения диодных магнитов в двигателе стиральной машины.
Рекомендация! Диодимовые магниты очень сильные, поэтому при работе с ними необходимо соблюдать особую осторожность.
Чтобы сэкономить время и нервы, более простой вариант — купить готовый ротор с подходящими размерами.
Инструкция по изготовлению
Чтобы построить ветряк, вам понадобится двигатель от стиральной машины мощностью 1,5 кВт. Кроме того, вам понадобятся:
- Неодимовые магниты размером 0,5-1,2 см — 32 шт,
- наждачная бумага,
- эпоксидная смола,
- Магниты можно купить в интернет-магазинах или в розничных магазинах. Они должны быть установлены на роторе. Куски сердечника должны быть удалены из ротора или частично вырезаны на токарном станке. Затем делаются канавки глубиной 5 мм.
После завершения строительных работ магниты устанавливаются в отведенных местах. Сначала сердечник лудится, а затем магниты располагаются на одинаковом расстоянии друг от друга. Важно соблюдать расстояние между ними, иначе магниты будут прилипать друг к другу во время использования, что значительно ухудшит работу устройства.
Поместите готовый шаблон магнита на ротор и заполните зазоры эпоксидной смолой. По окончании процесса зажмите ротор в тиски и тщательно отшлифуйте поверхность наждачной бумагой. Затем проверьте состояние винтов подшипника и корпуса. Если компоненты изношены, их следует заменить.
