Замена подушки двигателя на ВАЗ 2114-2115 своими руками. Подушки двигателя ваз 2115

Поскольку функция опоры двигателя – гасить вибрации, их ощутимость даже на холостом ходу свидетельствует о проблеме. Среди других признаков износа подушек на ВАЗ 2114:

Содержание

Замена подушки двигателя на ваз 2114-2115 своими руками

Для замены понадобится приобрести переднюю, левую и заднюю подушки. Специалисты советуют при ремонте поменять весь комплект, так как после замены одной детали через некоторое время может поломаться ещё одна. Средняя стоимость деталей составляет 2000 рублей. При наличии необходимого инструмента ремонт можно сделать самому и сэкономить на автосервисе.

Для замены подушек нам понадобится:

2 хороших домкрата;
слесарный инструмент;
лом;
стальной трос;
клей.

Замена передней подушки

Ремонт каждой опоры имеет свои особенности. Замена передней подушки осуществляется следующим образом:

Поставьте автомобиль на 1-ю передачу или на ручник, чтобы она не тронулась с места.
Чтобы получить доступ к опоре, снимаем верхнюю защиту двигателя.
Поднимаем мотор домкратом. Чтобы не повредить нижнюю его часть или другие элементы, подложите снизу деревянную доску.
Когда мы освободили опору от нагрузки, можно открутить болт, который соединяет её с кронштейном.
Откручиваем болты, связывающие подушку с мотором.
Извлекаем старую деталь и устанавливаем новую.

Замена задней подушки

Здесь нам будет нужен стальной трос, чтобы удобнее работать с крепежами.

Подцепляем тросом коробку передач и устанавливаем под неё домкрат.
Немного отжимаем болт, соединяющий КПП с опорой.
Отжимаем гайки крепления опоры к корпусу.
Приподнимаем коробку передач и откручиваем гайки с болтом.
Проводим замену и осуществляем сборку в обратном порядке.

При замене боковой подушки потребуется выполнить такие же действия. Если у вас установлен стартер больших размеров его нужно будет снять, чтобы добраться до болта. Резиновые изделия лучше покрыть специальным защитным веществом – это обеспечит долгий срок службы деталей. После окончания ремонта не забудьте протестировать автомобиль. Если во время движения стук прекратился и вибрация стала почти незаметной, то всё было сделано правильно.

Процесс на видео

Не стоит затягивать с заменой подушек на ВАЗ 2114. Такой ремонт не занимает много времени и не требует высокого технического профессионализма. Если постоянно откладывать замену, то двигатель станет слишком подвижен и будет деформировать вентилятор охладительной системы или фильтр очистки воздуха.

Подготовка к замене опоры двигателя, советы

Для того чтобы идеально выполнить процедуру замены опоры двигателя ВАЗ, необходимо будет наличие таких элементов, как эстакада или обычная смотровая яма. Если же у вас нет доступа ни к одному из этих средств, позволяющих провести ремонт на более комфортном уровне, замена опор двигателя может производиться и без них, однако работа будет существенно затруднена.

Для того чтобы выполнить грамотную замену опор двигателя ВАЗ, вам понадобится приобрести опору или, как ее еще называют, подушку, набор ключей и вороток, средство, предназначенное для снятия ржавчины, и трещотку с доской. После того как все необходимые материалы собраны, на машине нужно заехать на верх ямы и тщательно застраховать транспортное средство при помощи качественных упоров. Это необходимо делать для того, чтобы в процессе работы машина не сдвинулась с места.

После этого, чтобы безопасно выполнять замену опоры двигателя ВАЗ, необходимо будет снять клеммы, находящиеся на аккумуляторной батарее. Далее, через деревянную подставку на двигатель под поддоном устанавливается домкрат, и начинается съем элементов, защищающих двигатель.

Для того чтобы опора двигателя ВАЗ 2114 легко снялась с отведенного производителем места, учитывайте, что для передней опоры необходимо при помощи домкрата обработать ДВС с поддона

А для того, чтобы произвести замену задних и боковых опор двигателя ВАЗ, при помощи домкрата необходимо провести работу с КПП. Обратите внимание, что при замене передней опоры все подушки, в большинстве случаев, являются треснутыми, и проводить замену необходимо

По крайней мере для того, чтобы в условиях качества городских дорог, изобилующих большим количеством неровностей, двигателю не приходилось биться о детали. В таком случае лучше будет заменить все. Тогда вы получите уверенность в том, что все опоры двигателя ВАЗ будут полностью исправными. При собственноручном выполнении работы вы должны быть подготовлены к тому, что опора двигателя ВАЗ прикручена слишком сильно.

Из-за этого, при откручивании болтов, вместе с ними может открутиться и шпилька. И если она уперлась в стартер, его тоже необходимо будет снять. При выполнении этой операции учитывайте, что его крепление производится при помощи трех болтов и, перед тем как приступить к откручиванию, с него необходимо убрать все лишние детали.

Пошаговый порядок замены подушек двигателя

Как мы уже говорили выше, «подушек» двигателя на ВАЗ-2114 три, и о замене каждой мы расскажем в отдельности.

Слева-направо: задняя, передняя, левая опоры.

Передняя опора

Передняя подушка в упаковке. Производитель — Балаково

Ставим автомобиль на ровную поверхность и обеспечиваем ему неподвижное положение путём постановки на ручник и включении первой передачи.
Демонтируем защиту двигателя вывернув четыре болта, тем самым освободив доступ на опору.
Далее, если вы обнаружите следы ржавчины на местах фиксации болтов, то необходимо будет всё обработать WD-40 для их, наиболее облегченного съёма.
Затем, подставив под машину домкрат и подложив между ним и двигателем прокладку, в виде деревянного бруска немного приподнимаем двигатель. Работы по подъёму мотора проделываем очень аккуратно, стараясь не повредить никаких элементов.

Когда двигатель будет держаться на домкрате, независимо от опоры, внимательно осматриваем поперечину и ищем болт, который соединяет «подушку» с кронштейном и выкручиваем его.

Когда этот болт демонтирован, выкручиваем те элементы фиксации, которые закреплены на блоке мотора.

Обратите внимание, что при установке новой опоры может потребоваться ещё немного приподнять двигатель, как в старой «подушке» резина была изношена, её посадочное место было чуть ниже

Левая опора

Левая подушка двигателя вблизи

Для того, чтобы демонтировать левую опору, также потребуется домкрат, который теперь следует установить под КПП.
Далее, поднимаем коробку до тех пор, пока КПП не будет зависеть от фиксации опоры.

Выкручиваем болты, фиксирующие её на посадочных местах, а после демонтируем её.

Задняя опора

Точно также, как и с левой опорой подставляем домкрат под двигатель и фиксируем её в таком положении.
Болты, фиксирующие коробку, сначала ослабляем, а затем полностью демонтируем.
Открученную опору убираем в сторону и на её место в обратном порядке устанавливаем новую деталь.

После сборки всех деталей, следует проверить правильно ли была осуществлена замена. Для этого необходимо завести автомобиль и проехаться на машине по неровной дороге. Если больше никакие стуки не беспокоят, машину не трясет, как трактор, значит работа выполнена верно. В противном случае, следует проверить ровно ли вы расположили подушки.

Замена подушки двигателя на ВАЗ 2114-2115 своими руками

Добро пожаловать на ВАЗ Ремонт. Сегодня в рубрике «Ремонт ВАЗ 2114» я расскажу о том, что такое подушка двигателя, о признаках, указывающих на неисправность подушки, а также о том, как заменить подушку двигателя ВАЗ 2114-2115 в домашних условиях.

Более новые ВАЗы, несмотря на критику, все же эволюционируют по сравнению со своими предшественниками. Так, в более новых моделях, вместо стандартной опоры двигателя производителем была использована так называемая подушка двигателя, появление которой позволило существенно повысить уровень комфорта в автомобилях отечественного производства.

Подушки двигателя ВАЗ 2114 выполняют роль амортизаторов (демпферов), которые гасят колебания, поступающие от силового агрегата. Такие подушки не позволят вибрациям перейти на кузов, а после и в салон автомобиля, что делает езду более комфортной и приятной. Кроме того, подушки смягчают удары, поступающие от колес во время проезда участков с плохим дорожным покрытием. Подушки двигателя это, практически, те же сайлентблоки, которые используются в конструкции ходовой части.

На «четырнадцатых» три подушки:

Передняя (ее также называют нижней – соединяет картер с балкой;
Правая (или боковая – расположена между мотором и лонжероном);
Задняя – соединяет коробку и кузов.

Подушки двигателя постоянно испытывают большие нагрузки, даже тогда, когда машина просто стоит на месте, что не может не сказаться на их состоянии. Со временем опоры двигателя, изготовленные из прочной резины, приходят в негодность и требуют замены, о чем сообщают автовладельцу характерными признаками.

Признаки неисправности подушек двигателя:

Появление сильной вибрации, особенно на низких оборотах;
Металлический стук доносящийся из-под капота;
Время от времени появляющийся звук похожий на тиканье часов;
Визуальные повреждения (трещины на поверхности подушек, большой люфт в соединениях).

Если вовремя не отреагировать на вышеописанные признаки неисправности подушек двигателя, последствия могут быть довольно неприятными. Из-за увеличения люфта мотор станет «ходить ходором», в итоге пострадают крепления, кузов, а также другие зависимые узлы. Перекос может стать причиной задевания вентилятором охлаждения радиатора или его решетки.

Чтобы заменить подушку двигателя вам потребуется:

Два домкрата;
Подставки под мотор;
Набор ключей;
Смотровая яма;
Новые опоры двигателя ВАЗ 2114.

Как заменить подушку двигателя ВАЗ 2114-2115 своими руками?

1. Домкратим переднюю часть автомобиля, после чего устанавливаем под кузов страховочные подпорки.

2. Немого ослабив гайку крепления опоры к кузову, поддомкрачиваем мотор домкратом, установив в месте подъема деревянный брусок, или толстую резиновую прокладку. Это делается для того, чтобы не повредить поддон. Немного приподняв силовой агрегат, вы снимаете нагрузку с подушки.

3. Далее откручиваем гайку полностью и пробуем вытянуть болт крепления. Если болт не идет, попытайтесь еще немного приподнять мотор.

4. После демонтируем старую опору двигателя, а на ее место устанавливаем новую. Совмещаем отверстия на подушке с отверстием в кузове, и устанавливаем болт крепления опоры. Предварительно затягиваем болт, затем опускаем домкрат и производим окончательную дотяжку болта.

5. Замена остальных опор двигателя производится по тому же принципу, отличия могут быть лишь в месте расположения. К примеру, передняя опора двигателя меняется относительно просто, боковая сложнее, а вот задняя подушка двигателя (подушка коробки) доставляет немало хлопот и требует наличия подъемника и определенной сноровки.

Скорее всего нарушены крепежные элементы двигателя, а значит пришло время заглянуть под капот. А если стуки сопровождаются сильной вибрацией кузова – проблема с опорами двигателя. Что это такое и для чего они нужны?

Замена

Как уже говорилось, резиновых опор на «четырнадцатой» три:

Передней подушки

Необходимо загнать автомобиль на эстакаду и убедиться, что он не тронется с места. Для этого ставим на ручник и включаем первую передачу.
Снимаем защиту картера и двигателя, освобождая доступ к опоре.
Если автомобиль не новый, для облегчения работы следует обработать раствором от ржавчины все крепежи, а перед сборкой очистить все болты с помощью этого же раствора.
Немного приподнимаем двигатель с помощью домкрата. Между ними рекомендуется положить деревянный брус или доску, чтобы предотвратить повреждение детали. Подъем осуществляем очень аккуратно, не допустив поломки корпуса вентилятора и радиатора.
На поперечине кузова находим длинный болт, соединяющий кронштейн с опорой и выкручиваем его.
Откручиваем крепежные болты, связывающие опору с блоком двигателя.
Извлекаем поврежденную подушку.
Ставим новую и собираем все в обратной последовательности.

Левой подушки

Для замены левой подушки необходимо вооружиться тросом.

Используя трос, подцепляем коробку передач и ставим под нее домкрат.
Если стартер старого образца (большого размера) снимаем его.
Находим болт, скрепляющий опору с кронштейном и выкручиваем его.
Снимаем подушку.
Устанавливаем новую подушку выполняя действия в обратном порядке. Прежде чем прочно затяните болты, проверьте все ли встало на свои места.

Задней подушки

Для замены правой подушки также понадобится трос.

Аналогично замене левой подушки, необходимо подцепить тросом коробку передач и для безопасности поставить под нее домкрат.
Болты, соединяющие коробку передач и подушку, ослабляем.
Также ослабляем 2 гайки на кузове, держащие подушку.
Приподнимаем коробку передач с помощью домкрата и выкручиваем эти 2 гайки.
Откручиваем от коробки болты, фиксирующие крепления подушки.
Снимаем резиновую опору.
Устанавливаем новую подушку, для этого проделываем то, что написано выше в обратной последовательности. Не забудьте перед вкручиванием болтов очистить их ржавчины.

Итог замены

После сборки всех деталей, следует проверить правильно ли была осуществлена замена. Для этого необходимо завести автомобиль и проехаться на машине по неровной дороге.

Если больше никакие стуки не беспокоят, машину не трясет, как трактор, значит работа выполнена верно. В противном случае, следует проверить ровно ли вы расположили подушки.

Для того, чтобы продлить срок службы подушек двигателя, следует проверять хорошо ли затянуты болты и периодически устранять с них загрязнения. Только регулярный контроль поможет отсрочить появление неисправностей подушек двигателя.

Замена передней подушки двигателя ВАЗ 2114

Разработка новых моделей Волжского автозавода с передним приводом колес внесла определенные коррективы в конструкцию опор (подушек) мотора, отвечающих предъявляемым кондициям.

Это касается как конструктивных особенностей опоры, так и используемых при изготовлении материалов. Дополнительно изготовители изделий наносят на них специальные отметки в качестве подтверждения торговой марки и качества товара для защиты от фальсификата. Такие опоры агрегата постоянно находятся под воздействием различных сил, даже когда транспортное средство не эксплуатируется. При начале движения транспортного средства на передних передачах задействуется определенный момент сил, а при движении на задней скорости – противоположный.

Резиновые подушки двигателя ВАЗ 2114 выступают в роли демпфера. Они компенсируют нагрузки от единовременного быстрого ускорения или действия тормозов в экстремальных ситуациях, езде по неровностям дорожного покрытия и в других случаях, когда действуют различные по знакам и значениям силы при движении и стоянке.

Поэтому приобретение комплекта опор из резинотехнических изделий необходимо проводить только заводского типа, по проверенной технологии и с соответствующим сертификатом. Такие подушки двигателя ВАЗ 2114 способны находится в эксплуатации при диапазоне температурных значений от -45 до 70 градусов по Цельсию.

Ведь именно с помощью этих элементов достигается уверенное крепление двигателя к кузову не жесткого типа и его амортизацию. Такая замена подушки двигателя ВАЗ 2114 должна проводиться вовремя, не допуская появления беспокоящих шумов и стуков при пересечении неровностей дорожного полотна. Иначе возможно проявление следующих неисправностей:

Неисправности опор двигателя

Основное повреждение подушки – потеря эластичности. Опора выполнена из резины, которая при длительном использовании теряет свои свойства.

Тому причиной постоянные нагрузки, сопровождающиеся меняющимися погодными условиями (холод, жара). В дальнейшем подушка начнет разрушаться: потрескается и расслоится.

Чтобы не допустить разрушения резиновой опоры, необходимо регулярно осматривать ее. При обнаружении повреждений следует заменить деталь, в противном случае в салоне будет ощущаться сильная вибрация, посторонний стук, что в скором времени скажется на работе двигателя.

Лучше своевременно заменить подушки, чем потом тратиться на дорогостоящий ремонт или покупку нового двигателя.

Стоимость подушек двигателя зависит от производителя, минимальные расценки за переднюю опору от 600 рублей, заднюю и левую – по 500 рублей. Средние цены начинаются за переднюю от 1200 рублей, заднюю и левую от 900 рублей за каждую.

Есть возможность купить комплект из трех подушек от 3500 рублей.

За замену подушек двигателя в автосервисе с вас попросят от 1500 рублей, но их можно заменить самостоятельно.

Замена

Как уже говорилось, резиновых опор на «четырнадцатой» три:

Передней подушки

Необходимо загнать автомобиль на эстакаду и убедиться, что он не тронется с места. Для этого ставим на ручник и включаем первую передачу.
Снимаем защиту картера и двигателя, освобождая доступ к опоре.
Если автомобиль не новый, для облегчения работы следует обработать раствором от ржавчины все крепежи, а перед сборкой очистить все болты с помощью этого же раствора.
Немного приподнимаем двигатель с помощью домкрата. Между ними рекомендуется положить деревянный брус или доску, чтобы предотвратить повреждение детали. Подъем осуществляем очень аккуратно, не допустив поломки корпуса вентилятора и радиатора.
На поперечине кузова находим длинный болт, соединяющий кронштейн с опорой и выкручиваем его.
Откручиваем крепежные болты, связывающие опору с блоком двигателя.
Извлекаем поврежденную подушку.
Ставим новую и собираем все в обратной последовательности.

Левой подушки

Для замены левой подушки необходимо вооружиться тросом.

Используя трос, подцепляем коробку передач и ставим под нее домкрат.
Если стартер старого образца (большого размера) снимаем его.
Находим болт, скрепляющий опору с кронштейном и выкручиваем его.
Снимаем подушку.
Устанавливаем новую подушку выполняя действия в обратном порядке. Прежде чем прочно затяните болты, проверьте все ли встало на свои места.

Задней подушки

Для замены правой подушки также понадобится трос.

Аналогично замене левой подушки, необходимо подцепить тросом коробку передач и для безопасности поставить под нее домкрат.
Болты, соединяющие коробку передач и подушку, ослабляем.
Также ослабляем 2 гайки на кузове, держащие подушку.
Приподнимаем коробку передач с помощью домкрата и выкручиваем эти 2 гайки.
Откручиваем от коробки болты, фиксирующие крепления подушки.
Снимаем резиновую опору.
Устанавливаем новую подушку, для этого проделываем то, что написано выше в обратной последовательности. Не забудьте перед вкручиванием болтов очистить их ржавчины.

Итог замены

Совет: На некоторых этапах потребуется поднимать большой вес, поэтому здесь не будет лишним пригласить соседа или знакомого автолюбителя.

Почему изнашивается?

Многие автомобилисты задаются этим вопросом. Признаки неисправности подушек двигателя могут быть разными. В первую очередь это связано с естественным износом, который возникает из-за вибраций. Ресурс данных элементов составляет порядка 150 тысяч километров. Чем сильнее вибрации, тем больше нагрузка на опору (особенно если в двигателе не работает один из цилиндров).

Если вы думаете, что ресурс напрямую зависит от километража, вы ошибаетесь. Подушка изнашивается даже тогда, когда автомобиль стоит в гараже. Со временем резина рассыхается. Появляются микротрещины. Еще один негативный фактор – это масло. Нужно вовремя менять сальники, дабы исключить подтеки.

Масло негативно влияет на ресурс подушки двигателя. Признаки неисправности ВАЗ 2110 могут заключаться и в манере езды. Так, при резком старте с пробуксовкой на опору возлагается колоссальная нагрузка.

Как поменять опоры

Список инструментов

Для замены подушек нам понадобится:

2 хороших домкрата;
слесарный инструмент;
лом;
стальной трос;
клей.

Совет: На некоторых этапах потребуется поднимать большой вес, поэтому здесь не будет лишним пригласить соседа или знакомого автолюбителя.

Замена передней подушки

Ремонт каждой опоры имеет свои особенности. Замена передней подушки осуществляется следующим образом:

Поставьте автомобиль на 1-ю передачу или на ручник, чтобы она не тронулась с места.
Чтобы получить доступ к опоре, снимаем верхнюю защиту двигателя.
Поднимаем мотор домкратом. Чтобы не повредить нижнюю его часть или другие элементы, подложите снизу деревянную доску.
Когда мы освободили опору от нагрузки, можно открутить болт, который соединяет её с кронштейном.
Откручиваем болты, связывающие подушку с мотором.

Снятие болта, что крепит подушку к мотору

Это интересно: Mazda возобновит сборку роторных моторов через пять лет

Замена задней подушки

Здесь нам будет нужен стальной трос, чтобы удобнее работать с крепежами.

Подцепляем тросом коробку передач и устанавливаем под неё домкрат.
Немного отжимаем болт, соединяющий КПП с опорой.
Отжимаем гайки крепления опоры к корпусу.

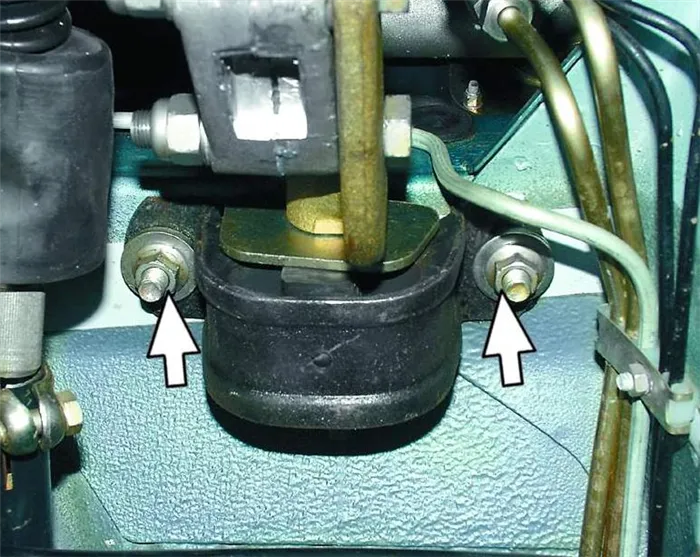

Ослабление гаек, что соединяют подушку с корпусом

Откручиваем болт и гайки

Характеристика

Что собой являет данная деталь? Подушка двигателя – это прокладка между элементами кузова и силовым агрегатом. Такая устанавливается на все без исключения автомобили. На советских «Жигулях» подушка представляла собой прочный кусок резины с крепежными элементами по двум сторонам. На более современных «девятках» и «восьмерках» (а впоследствии и всех ВАЗах с переднеприводной компоновкой) устанавливались уже полноценные резинометаллические опоры.

Так, силовой агрегат крепился на четырех подушках. Две из них находятся на коробке передач, а остальные – на двигателе. Во избежание излишних нагрузок коробка с мотором жестко закреплены. Любой перекос ведет за собой изменение геометрии первичного вала. В итоге вся вибрация сильно передается на рычаг коробки и саму трансмиссию.

Где находятся подушки? На двигателе данный элемент устанавливается с нескольких сторон:

Передняя подушка. Крепится к передней балке силового агрегата.
Задняя подушка. Устанавливается к переднему подрамнику. Располагается в районе днища.
Правая опора. Находится сверху, у переднего лонжерона кузова.

Также отметим, что задняя опора есть не на всех автомобилях. Эту функцию выполняет сама коробка передач.

В таком случае она близко крепится к мотору. Сами подушки выполнены в разной форме. Зачастую являют собой алюминиевый или стальной цилиндр с сайлентблоком внутри. Для закрепления на кузове используется так называемая «лапа». Она тоже имеет резиновую проставку. Именно так устроены современные подушки двигателя. Симптомы, как диагностировать деталь, что влияет на износ — рассмотрим в ходе данной статьи.
